【硬密封
柱塞閥】派司克品牌.質量保證，派司克閥業全方面介紹
硬密封柱塞閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的硬密封柱塞閥。
硬密蒸汽用柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
由于柱塞表面經過外圓磨床加工而成。密封環采用彈性強、耐磨性高的密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。

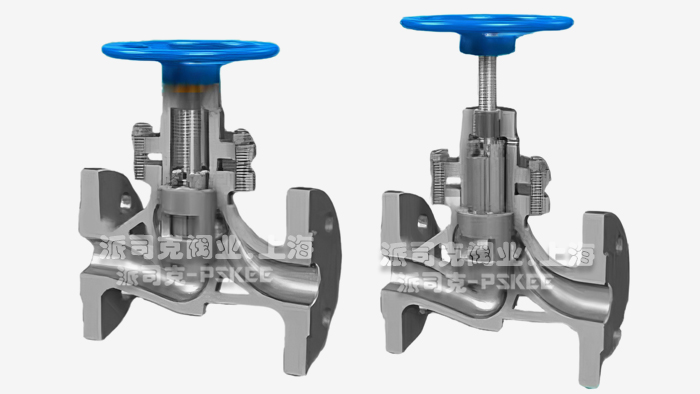

硬密封柱塞閥結構及特點：
·柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
·在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，防止了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。
·由于密封環采用回彈性強、耐磨性高的密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。
硬密封柱塞閥的閥體材料：
鑄鋼 鑄鐵 不鐵鋼 含鉬不鐵鋼
密封圈材料
上密封圈材料 下密封圈材料
四氟乙烯加柔性石墨（PTFE） 四氟乙烯加柔性石墨（PTFE）

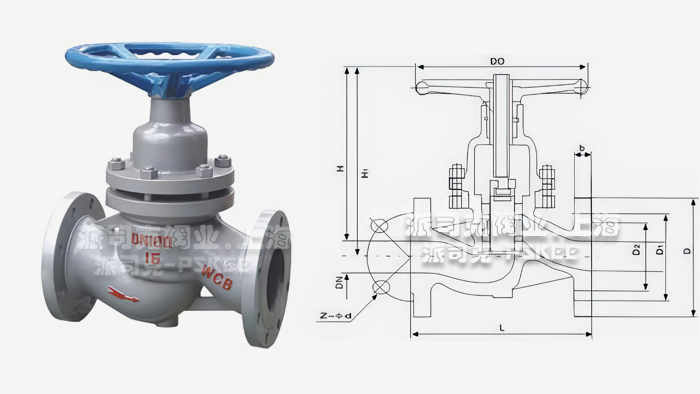

硬密封柱塞閥結構尺寸：
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
H
|
H1
|
D0
|
重量(公斤)
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
116
|
144
|
80
|
2.8
|
|
20
|
150
|
105
|
75
|
55
|
16
|
142
|
176
|
5
|
|
25
|
160
|
115
|
85
|
65
|
163
|
205
|
100
|
5.5
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
182
|
227
|
120
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
210
|
260
|
180
|
12
|
|
50
|
230
|
160
|
125
|
100
|
20
|
230
|
286
|
15
|
|
65
|
290
|
180
|
145
|
120
|
250
|
310
|
200
|
22
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
269
|
340
|
240
|
32
|
|
100
|
350
|
215
|
180
|
155
|
24
|
278
|
356
|
43
|
|
125
|
400
|
245
|
210
|
185
|
26
|
332
|
440
|
375
|
65
|
|
150
|
480
|
280
|
240
|
210
|
28
|
8-23
|
434
|
562
|
85
|
|
200
|
600
|
335
|
295
|
265
|
30
|
12-23
|
498
|
660
|
460
|
150
|
|
250
|
650
|
405
|
355
|
320
|
38
|
540
|
660
|
220
|
|
300
|
750
|
460
|
410
|
360
|
650
|
680
|
285
|
硬密封柱塞閥產品應用：
U41SM、U41H、U41Y型硬密封蒸汽柱塞閥產品是閥瓣和閥座按柱塞原理設計的,靠柱塞和套環的配合實現密封，密封性好，可用于高低溫介質均可使用，廣泛應用于蒸汽管道等要求密封性高工況。
硬密封柱塞閥安裝和維修：
●柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
●本柱塞閥安裝位置不限，介質流動方向見閥體一箭頭所示。
●經過一段時間的使用密封環如有磨損及滲漏須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
●在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。
