【活塞閥】派司克品牌.質量保證，派司克閥業全方面介紹活塞閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的美標柱塞閥。

---

活塞閥產品簡述：

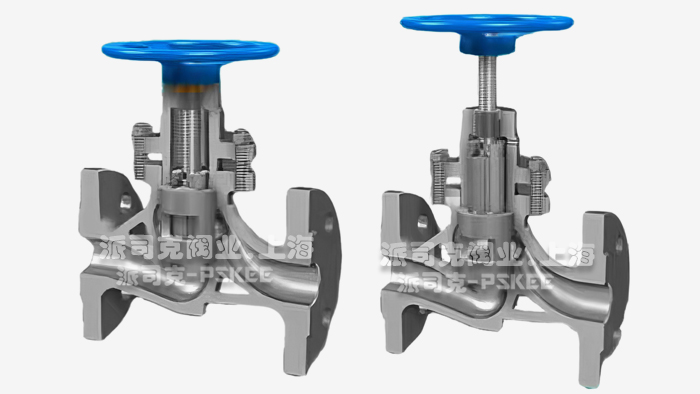

HSF41S可調節活塞閥，是蒸汽管路的結構閥門，是根據柱塞閥的使用性能及技術與工藝上改進設計而來，代替柱塞閥、截止閥、閘閥等，無泄漏管道蒸汽閥門的較好啟閉裝置。其原理是利用輪旋轉升桿式帶動活塞使之在錐形缸套內外之間對位上下往復運動完成它的關閉與開啟。
活塞閥產品特點：
1、結構可靠，啟閉輕便省力，與柱塞閥相比啟閉輕、快等優點。

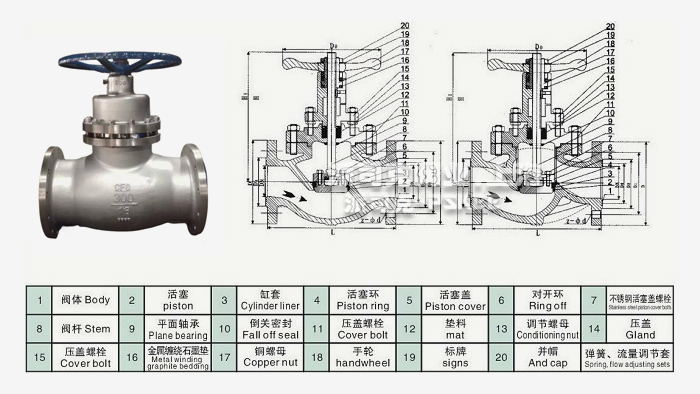

2、主要由閥體、閥蓋、壓蓋、閥桿、閥塞、閥塞蓋、活塞環、一體缸套(閥座)升桿螺母、平面軸承、手輪、傘齒輪等部件組成。
3、采用一體式閥座(缸套)徑向錐形密封面，高度高、接觸面積大、性能好。
4、密封可靠，無泄漏，活塞具有金屬與非金屬多層密封結構組成的雙效功能。（當一道活塞環在長時間的使用操作中受磨損已調壓至零位調壓已失效時，因此第二道金屬截止式錐形活塞起著同時密封作用，故此活塞閥的使用壽命長達普通閥門的數倍，所以在使用過程中無需保養而保持不漏，能實現了無泄漏管道的更佳啟閉裝置的選擇，對節約能源減少勞力及環境污染具有明顯的應用。）
5、活塞環根據介質選用不同材料，更具耐高溫、耐磨、耐腐、回彈性能強。（經長時間使用，活塞環如有磨損維護時可調壓增大原始狀態。）
6、活塞環可重復性使用，維修方便簡單，無需拆離管道卸下閥蓋總成即可更換。
7、配調節流量套用于手動調節流量作用。

活塞閥主要材料表：

型號規格

通徑  DN(mm)

試驗壓力 PN (MPa) (1.6-6.4)

主要技術性能

閥門材料選用

殼體

密封

適用  介質

適用  溫度 (℃)

閥體 閥蓋  機架

活塞蓋

閥桿  活塞

缸套  堆焊

墊料

絲桿  螺母

活塞蓋 螺栓  彈墊

手輪

HSFJ41H  HSFZ41H

40-600

2.4  3.75  6.0

1.76 2.75 4.4  (氣密0.6)

水 蒸汽 氣 油品 酸類等

120- 380

WCB  HT200  QT450-10 304  316  316L

WCB  304  316    316L

2Cr13 304  316   316L

A102 (308)  (Y)合金

金屬 不銹鋼 纏繞 石墨

銅   H62

1Cr18Ni9Ti (304)

灰鑄鐵 馬鋼

活塞閥形尺寸表：

公稱壓力PN(MPa)	公稱通徑 DN(mm)	尺寸 (mm)									重量  (kg)
		L	D	D1	D2	b	Z-φd	H	H1	Do
1.6	40	200	145	110	85	18	4-φ18	190	230	160	12.5
	50	230	160	125	100	20	4-φ18	205	245	180	16
	65	290	180	145	120	20	4-φ18	245	305	200	26
	80	310	195	160	135	22	8-φ18	285	365	240	35
	100	350	215	180	155	24	8-φ18	320	405	280	32
	125	400	245	210	185	26	8-φ18	340	415	320	64
	150	480	280	240	210	28	8-φ23	410	510	350	110
	200	600	335	295	265	30	12-φ23	530	650	450	168
	250	650	405	355	320	32	12-φ25	560	700	500	245
	300	750	460	410	375	34	12-φ25	670	850	550	580
	350	780	520	470	435	38	16-φ25	680	870	600	670
	400	914	580	525	485	40	16-φ30	820	1050	700	720
	450	1050	640	585	545	40	20-φ30	1100	1250	帶傘齒 輪傳動 裝置	1340
	500	1150	705	650	608	44	20-φ34	100	1650		1400
	600	1350	840	770	718	48	20-φ41	1480	1800		1750

活塞閥產品應用：
活塞式截止閥是針對傳統截止閥、閘閥、球閥、柱塞閥、以及同活塞閥生產技術及應用過程中存在缺陷而改進的，本閥門之實用在于閥體和閥蓋緊配，閥桿上端通過螺母連接手輪，下端連接活塞，活塞與環形閥座相應配合。該閥門集閥門之優點，加以改進,結構緊湊、合理、密封性能好。適用于水、蒸汽、熱油等介質的截流。

活塞閥主要材料：
鑄鋼 鑄鐵 不鐵鋼 含鉬不鐵鋼
WCB HT200 CF8（304） CF8M（316）
法蘭柱塞閥的密封圈材料
上密封圈材料 下密封圈材料
四氟乙烯加柔性石墨（PTFE） 四氟乙烯加柔性石墨（PTFE）

美標柱塞閥外形尺寸：

DN（mm）/ 尺寸 （mm）	UJ41H（Y）-150Lb U41SM-150Lb
	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″	5″	6″	8″	10″	12″	14″	16″
L	108	117	127	140	165	203	216	241	292	356	406	495	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
DO	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
D1	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
g	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
b	10	111	12	13	15	16	18	19	24	24	26	29	31	32	35	37
Z-φd	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29

美標柱塞閥安裝和維修：
●柱塞閥出廠前均按ZBJ16006進行試驗,驗收,使用時只需將外表及孔腔清洗干凈,不必拆洗和更換。
●本柱塞閥安裝位置不限,介質流動方向見閥體一箭頭所示。
●經過一段時間的使用密封環如有磨損及滲漏須先將閥門關閉后,再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
●在短時間內,冷熱交替溫差較大的管道中,柱塞閥不能使用。

柱塞截止閥

電動柱塞閥

活塞閥

美標柱塞閥

柱塞閘閥

〖電動柱塞閥〗      〖硬密封柱塞閥〗     〖柱塞式閘閥〗    〖HSF41S活塞閥〗      〖柱塞閥〗       〖美標柱塞閥〗

·活塞閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·活塞閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·活塞閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·活塞閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·活塞閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
