【英標襯膠隔膜閥】派司克品牌.質量保證，派司克閥業全方面介紹EG41J英標襯膠隔膜閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列隔膜閥。
英標襯膠隔膜閥產品簡述：
英標襯膠隔膜閥是一種隔膜形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱
隔膜閥。其突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
英標襯膠隔膜閥產品特點：
隔膜閥是一種隔膜形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失�。�
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于多種介質，并具有強度高、耐腐蝕性能好的特點。
英標襯膠隔膜閥設計標準：
制造標準：BS5156;GB12239
結構長度：BS5156;GB12221
法蘭尺寸BS4504,GB/T17241.6
也可按表8、表9標標準制造。

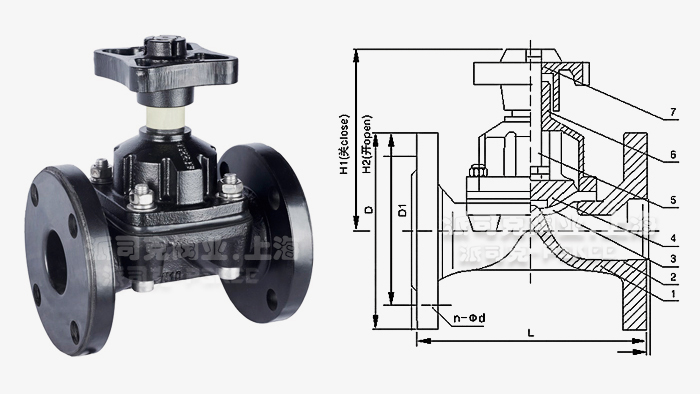

英標襯膠隔膜閥主要材料表：
|
NO
|
名稱
|
材質
|
|
1
|
閥體
|
鑄鐵、碳鋼、不銹鋼
|
|
2
|
閥蓋
|
鑄鐵、碳鋼、不銹鋼
|
|
3
|
襯里
|
無襯里、橡膠
|
|
4
|
隔膜
|
鑄鐵
|
|
5
|
閥瓣
|
鑄鐵
|
|
6
|
閥桿
|
碳鋼、不銹鋼
|
|
7
|
手輪
|
鑄鐵
|
英標襯膠隔膜閥外形尺寸表：
|
公稱通徑（DN）
|
公稱壓力（Mpa）
|
工作壓力（Mpa）
|
L
|
D
|
D1
|
Z-Φ
|
f
|
H1
|
H2
|
D0
|
重量（Kg）
|
|
15
|
1.0
|
1.6
|
107
|
95
|
65
|
4-14
|
2
|
90
|
99
|
66
|
2
|
|
20
|
117
|
105
|
75
|
4-14
|
2
|
93
|
103
|
66
|
3
|
|
25
|
127
|
115
|
85
|
4-14
|
2
|
100
|
112
|
66
|
4
|
|
32
|
146
|
140
|
100
|
4-18
|
2
|
127
|
144
|
96
|
6.5
|
|
40
|
159
|
150
|
110
|
4-18
|
2
|
136
|
156
|
96
|
7.5
|
|
50
|
190
|
165
|
125
|
4-18
|
2
|
151
|
177
|
118
|
10
|
|
65
|
1.0
|
216
|
185
|
145
|
4-18
|
2
|
183
|
213
|
165
|
16
|
|
80
|
254
|
200
|
160
|
8-18
|
2
|
198
|
273
|
230
|
23.5
|
|
100
|
305
|
220
|
180
|
8-18
|
2
|
266
|
320
|
280
|
34
|
|
125
|
356
|
250
|
210
|
8-18
|
2
|
319
|
386
|
280
|
44
|
|
150
|
406
|
285
|
240
|
8-22
|
3
|
380
|
543
|
368
|
67.5
|
|
200
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
506
|
626
|
400
|
141.5
|
|
250
|
635
|
395
|
350
|
12-22
|
5
|
598
|
734
|
500
|
229
|
|
300
|
0.4
|
749
|
445
|
400
|
12-22
|
5
|
698
|
776
|
560
|
321
|
|
350
|
787
|
505
|
460
|
16-22
|
5
|
723
|
883
|
560
|
360
|
|
400
|
|
914
|
565
|
515
|
16-26
|
5
|
868
|
1078
|
640
|
584
|
英標襯膠隔膜閥產品用途：
英標襯膠隔膜閥是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和流動的液體。
·英標襯膠隔膜閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·英標襯膠隔膜閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·英標襯膠隔膜閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·英標襯膠隔膜閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·英標襯膠隔膜閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
