【三通保溫球閥】派司克品牌.質量保證，派司克閥業全方面介紹三通保溫球閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的三通保溫球閥。
三通保溫球閥產品簡述：
BQ45F

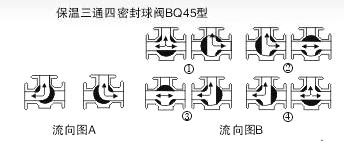

三通保溫球閥有兩閥座密封L型結構和四閥座密封T型結構兩種，用戶可根據工況實際情況選擇類型，該三通
保溫球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流與分流。
三通保溫球閥產品特點：
1.保溫球閥兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它有實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
2.保溫三通球閥四閥座密封具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通相互連通，同時也可關閉任一通道，使另處兩個通道連通，靈活控制管路中介質合流和分流。
三通保溫球閥主要零件材料表：
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥體
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
|
2
|
球體
|
2Cr13
|
304
|
304L
|
316
|
316L
|
|
3
|
閥座
|
聚四氟乙烯PTFE
|
|
4
|
閥桿
|
2Cr13
|
304
|
304L
|
316
|
316L
|
|
5
|
填料
|
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊
|
|
6
|
密封圈
|
聚四氟乙烯PTFE、對位聚苯PPL
|
|
7
|
墊圈
|
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊
|
三通保溫球閥主要性能參數表：
|
適用溫度
|
-28-300℃
|
|
法蘭尺寸
|
JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212
|
|
檢驗和試驗
|
GB/T13927-89、JB/T9092-99
|
|
其余制造規范均按本廠標準
|

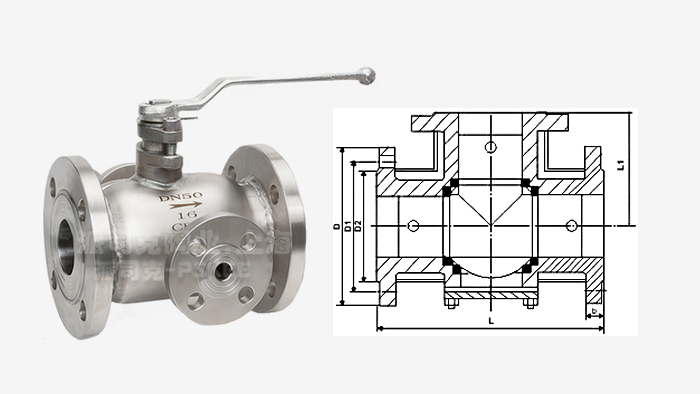

三通保溫球閥外形尺寸表：
|
公稱壓力PN(Mpa)
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
L1
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
|
1.6
|
15
|
150
|
72
|
95
|
65
|
45
|
14
|
2
|
4-φ14
|
|
20
|
160
|
80
|
105
|
75
|
55
|
14
|
2
|
4-φ14
|
|
25
|
180
|
90
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
|
32
|
200
|
100
|
135
|
100
|
78
|
16
|
2
|
4-φ18
|
|
40
|
220
|
110
|
145
|
110
|
85
|
16
|
3
|
4-φ18
|
|
50
|
240
|
120
|
160
|
125
|
100
|
16
|
3
|
4-φ18
|
|
65
|
260
|
130
|
180
|
145
|
120
|
18
|
3
|
4-φ18
|
|
80
|
280
|
140
|
195
|
160
|
135
|
20
|
3
|
8-φ18
|
|
100
|
320
|
160
|
215
|
180
|
155
|
20
|
3
|
8-φ18
|
|
125
|
380
|
190
|
245
|
210
|
185
|
22
|
3
|
8-φ18
|
|
150
|
440
|
220
|
280
|
240
|
210
|
24
|
3
|
8-φ23
|
|
200
|
550
|
260
|
335
|
295
|
265
|
26
|
3
|
8-φ23
|
|
250
|
670
|
310
|
405
|
355
|
320
|
30
|
3
|
12-φ25
|
|
300
|
720
|
370
|
460
|
410
|
375
|
30
|
3
|
12-φ25
|
三通保溫球閥產品應用：
BQ45F三通保溫球閥適合于石油、化工、冶金、制藥、食品等各類系統中輸送常溫下會凝固的高粘度介質，防止介質結晶。
由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，保溫球閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個三通保溫夾套球閥長溫或降溫達到所需要的溫度。
·三通保溫球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·三通保溫球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·三通保溫球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·三通保溫球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·三通保溫球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按**有關質量標準。
