柱塞式放料閥產品簡述：
柱塞式

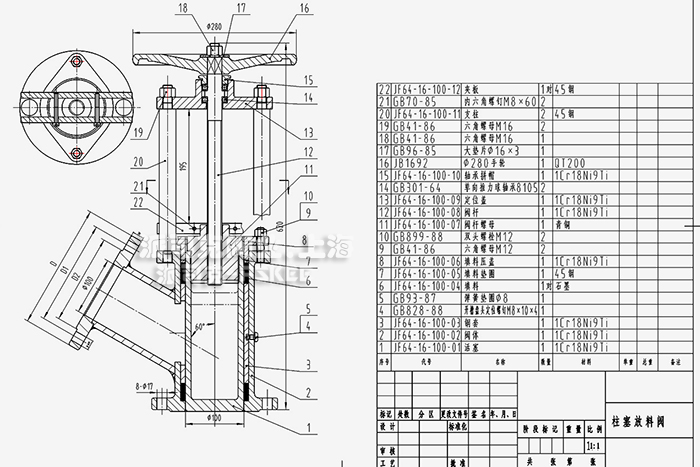

放料閥主要由閥體、筒套、柱塞(閥瓣)、密封圈、閥桿、閥桿螺母、拉桿、上蓋等零件組成。本閥門的閥體為不銹鋼、鑄鋼材質鑄造或焊接而成，閥體和上蓋的連接靠雙頭拉桿、上蓋壓緊螺母。
柱塞式放料閥的密封副由上下兩個軟密封圈、筒套和柱塞組成，當柱塞塞入密封圈內孔時，通過由填料壓蓋螺母施加在壓蓋上的載荷把柱塞周圍的密封圈壓緊，從而保證了密封，當閥門開啟抽出柱塞時，密封圈的材料在彈性的作用下恢復原始狀態。柱塞經密封磨削及拋光處理后，柱塞上部閥桿銅螺母與閥桿配合。密封圈采用非金屬材料，具有耐磨及自潤滑的功能，密封性能好，使用壽命長。
柱塞式放料閥工作原理：
當旋轉的輪時，閥桿與閥桿螺母螺紋相合，便帶動柱塞在上、下兩個密封圈中往復運動，完成閥的開啟和關閉。柱塞與密封圈、密封圈與閥體之間均采用適量的過盈配合，通過調節填料壓蓋上螺栓的壓緊力，使密封圈被壓縮，其內圈緊緊"抱住"柱塞外配合表面，外圈緊貼閥體內配合表面，這樣在密封圈上所產生的徑向分力大于流體壓力，從而保證了密封性。
柱塞式放料閥是類似塞閥結構的斜出口形式。它的閥瓣是一柱塞，閥門開啟時，柱塞形的閥瓣向下運動進入閥體和密封圈形成的空間，露出通道孔，不但使流道通暢，而且介質不易黏結在閥體內側或柱塞(閥瓣)表面。
柱塞式放料閥技術參數：
·耐腐蝕性
·聚四氟乙烯與金屬黏結性優良，抗拉性一般，耐稀酸、濃酸等
·使用介質容易顆粒、油品、紙漿、二氧化碳（不銹鋼材質的低使用溫度為-100℃，高使用溫度為232℃）
·嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞）
·不銹鋼的一般工作溫度（介質溫度）為-5~225℃
·公稱壓力為0.6Mpa
·HG5-89柱塞式放料閥通徑范圍：25~250mm
柱塞式放料閥產品特點：
1.密封性好
2.耐磨損
3.拆裝、維修方便
4.啟閉輕便，操作靈活。

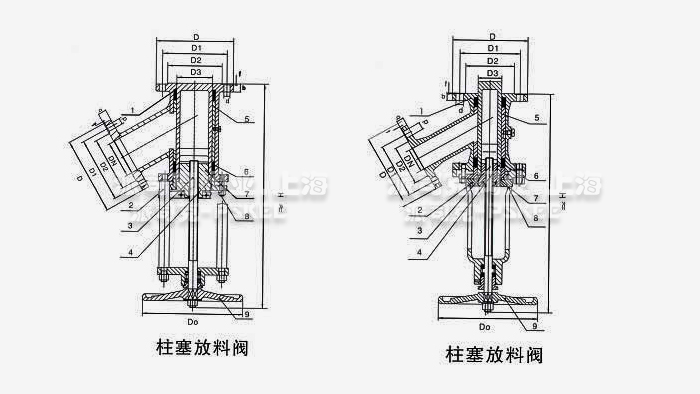

柱塞式放料閥外形尺寸表：
口徑
DN(mm)
|
H
|
DO
|
D
|
D1
|
D2
|
D3
|
b
|
f
|
d
|
連接螺栓
規格數量
|
|
公稱壓力PN MPa(1.6)
|
|
25
|
～286
|
160
|
115
|
85
|
65
|
25
|
16
|
3
|
14
|
M12×4
|
|
32
|
～300
|
160
|
1401
|
100
|
76
|
32
|
18
|
3
|
18
|
M16×4
|
|
40
|
～355
|
180
|
150
|
110
|
84
|
40
|
18
|
3
|
18
|
M16×4
|
|
50
|
～374
|
180
|
165
|
125
|
100
|
50
|
18
|
3
|
18
|
M16×4
|
|
65
|
～465
|
220
|
185
|
145
|
118
|
65
|
20
|
3
|
18
|
M16×4
|
|
80
|
～480
|
250
|
200
|
160
|
132
|
76
|
20
|
3
|
18
|
M16×4
|
|
100
|
～620
|
280
|
220
|
180
|
156
|
95
|
22
|
3
|
18
|
M16×4
|
|
125
|
～640
|
300
|
250
|
210
|
184
|
125
|
22
|
3
|
18
|
M16×4
|
|
150
|
～782
|
320
|
285
|
240
|
211
|
150
|
24
|
3
|
22
|
M20×8
|
|
200
|
～960
|
360
|
340
|
295
|
266
|
200
|
24
|
3
|
22
|
M20×12
|
|
250
|
～1027
|
500
|
405
|
355
|
319
|
250
|
26
|
3
|
26
|
M24×12
|
柱塞式放料閥產品應用：
柱塞式放料閥用于對反應器、各種容器以及管線實現放料和無死區關斷操作。對于需要閥門全排量工作的系統，柱塞式放料閥比上、下展式放料閥更適用。由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，柱塞式放料閥可應用于漿體工藝介質。設計多樣化，可與各種容器的出口對接�？捎糜诠芫�取樣和放料。低溫采用配備聚四氟乙烯、石墨徑向密封，高溫采用金屬密封。高溫密封加工難高、度要準。各種操作方式可供選擇，例如手動、氣動(彈簧復位式、雙作用式、帶手輪和不帶手輪)、電動、液動等。
只要柱塞離開流道，柱塞閥就可提供全排量狀態工作。柱塞式放料閥適用化工、石油化工裝置所有帶有攪拌器的反應釜的主料及取樣。
