【水封截止閥】派司克品牌.質量保證，派司克閥業全方面介紹水封截止閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的水封截止閥。
水封截止閥產品簡述：
DSJ61H
水封截止閥適用于壓力≤10.0Mpa,工作溫度≤425度（碳鋼），≤550度（合金鋼），工作介質為水，蒸汽或空氣的管路上，作為開閉裝置，
截止閥尤其適用于火電廠汽機真空，冷凝系統．切斷或接通管路中的介質，適用介質為∶水、油品、蒸汽和非腐蝕性氣體。
水封截止閥結構特點：
·產品按標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接
·填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性
·閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性
·結構緊湊，操作靈活，檢修方便，使用壽命長
·倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行
水封截止閥執行標準：
·設計與制造：JB/T3595
·結構長度：GB/T15188.1
·壓力溫度等級：GB/T3595
·試驗與檢驗：GB13927 JB/T9092
水封截止閥產品材料：
|
閥體
|
閥蓋
|
閘板、閥瓣、密封面
|
閥桿
|
填料
|
適用介質
|
適用溫度
（≥℃）
|
|
WCB
|
WCB
|
Cr13型不銹鋼或硬質合金
|
2Cr13
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
A105
|
A105
|
Cr13型不銹鋼或硬質合金
|
2Cr13
|
柔性石墨
|
水、油品、蒸汽
|
450
|

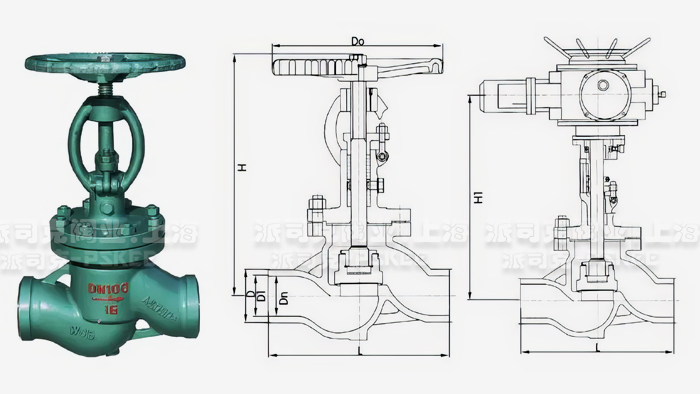

水封截止閥外形尺寸表：
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
|
L
|
D
|
D1
|
H
|
D0
|
|
DS/J61H-25
|
|
15
|
130
|
36
|
19
|
11
|
120
|
|
20
|
150
|
44
|
26
|
11
|
140
|
|
25
|
160
|
44
|
33
|
12
|
140
|
|
32
|
180
|
48
|
34
|
-
|
180
|
|
40
|
200
|
55
|
40
|
-
|
200
|
|
50
|
230
|
64
|
50
|
-
|
250
|
|
65
|
290
|
82
|
65
|
-
|
250
|
|
80
|
310
|
94
|
78
|
-
|
300
|
|
100
|
350
|
117
|
97
|
-
|
350
|
|
125
|
400
|
144
|
122
|
-
|
400
|
|
150
|
480
|
170
|
148
|
-
|
400
|
|
200
|
600
|
220
|
197
|
-
|
400
|
|
DS/J61H-40
|
|
15
|
13
|
38
|
19
|
-
|
120
|
|
20
|
150
|
47
|
26
|
-
|
140
|
|
25
|
160
|
47
|
33
|
-
|
160
|
|
32
|
180
|
53
|
34
|
-
|
160
|
|
40
|
200
|
57
|
40
|
-
|
200
|
|
50
|
230
|
68
|
50
|
-
|
250
|
|
65
|
290
|
85
|
65
|
-
|
280
|
|
80
|
310
|
98
|
78
|
-
|
320
|
|
100
|
350
|
122
|
97
|
-
|
350
|
|
125
|
400
|
148
|
122
|
-
|
400
|
|
150
|
480
|
176
|
148
|
-
|
400
|
水封截止閥產品應用：
水封截止閥適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質
·水封截止閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·水封截止閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·水封截止閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·水封截止閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·水封截止閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按相關質量標準。
