隔膜壓力表產品功能：
全塑隔膜壓力表能適用于測量強腐蝕、高溫、 有粘度、易結晶、易凝固、有固體浮物的介質壓力以及避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，隔膜壓力表由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
隔膜壓力表結構原理：
隔膜壓力表由隔膜體加上壓表頭的封閉系統，內充密封液，壓力作用于隔膜時，則隔膜產生變形壓縮密封液將力傳遞到壓力儀表頭中彈性組件由壓力表頭顯示壓力值。隔膜壓力表的力傳遞由隔膜體內部與表波登管中間填充液完成，隔膜片僅起隔離密封作用，彈性元件還是波登管。
隔膜壓力表是基于膜片線性變形，壓力直接作用于膜片，由膜片產生與壓力成線性關系的位移，進而指示數值，膜片不單是做為彈性元件，還起到隔離測量介質作用。
全塑隔膜壓力表產品作用：

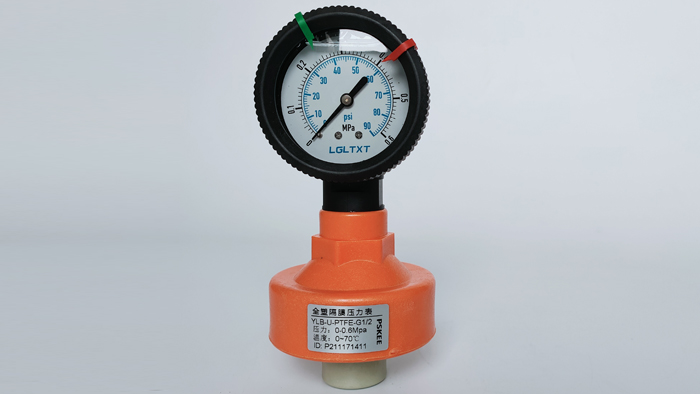

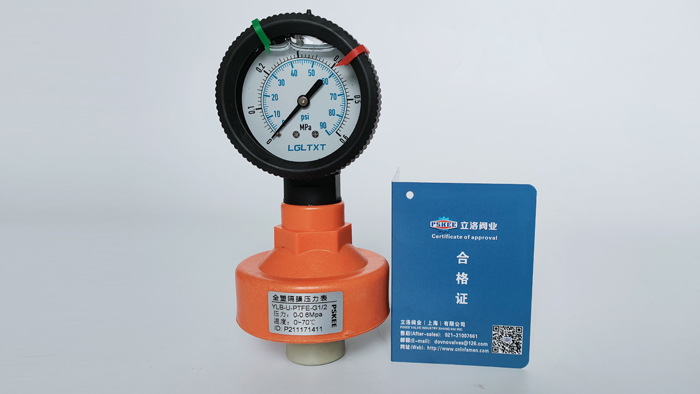

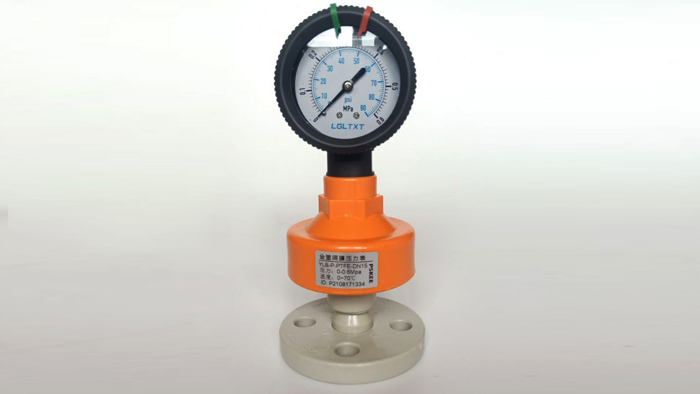

全塑隔膜壓力表是由通用的塑殼壓力表與一個全塑材料的隔膜體配合連接而成的。隔膜體型號有標準型和工字型這兩種。全塑隔膜壓力表主要部件均采用塑料部件制作，隔離膜片采用PTFE/EPDM材質，具有防強腐蝕性能。此儀表適用于化工行業測量氯氣、鹽酸、硝酸等具有強腐蝕作用的液體或氣體的壓力。
全塑隔膜壓力表技術參數：
表外徑：φ60MM φ100MM
精度等級：1.6%
測量范圍：0-1.6MPa
溫度條件：-20～70℃
儀表接頭：銅合金
隔膜體材質：PP/PVC/PTFE/EPDM
法蘭尺寸；4分/6分 1.0MPA級
隔膜連接：標準型螺紋連接 M20X1.5 M14X1.5
防護等級：IP54
儀表充液：內部填充工作液硅油
工作壓力：靜負荷：用至測量上限值的3/4
交變負荷：用至測量上限值的2/3
瞬時壓力：用至滿量程全塑隔膜壓力表外形尺寸：
耐隔膜壓力表技術參數：
儀表外徑：φ60MM
精度等級：1.6%
測量范圍：0-1.6MPa 0-1.0MPa
溫度條件：-20～70℃
儀表接頭：銅合金
連接接頭：G1/4 M14X1.5
防護等級：I
儀表外徑：φ60MM
精度等級：1.6%
測量范圍：0-1.6MPa 0-1.0MPa
溫度條件：-20～70℃
儀表接頭：銅合金
連接接頭：G1/4 M14X1.5
防護等級：IP54
壓力表儀表充液：內部填充工作液硅油
壓力表靜負荷：用至測量上限值的3/4
交變負荷：用至測量上限值的2/3
瞬時壓力：用至滿量程

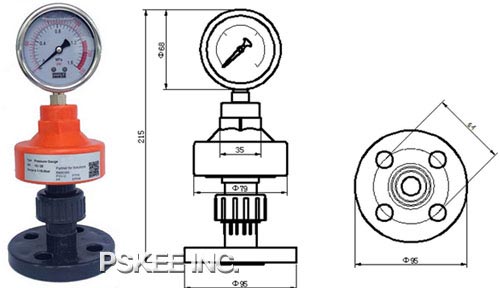

全塑隔膜壓力表外形尺寸表：
|
型號
|
隔膜體材質
|
隔膜片材質
|
D(mm)
|
H(mm)
|
接口尺寸（G）
|
|
YLB-U
|
UPVC
|
FPM、PTFE
|
79
|
161
|
G1/2、G1/4、DN15、DN20
|
|
YLB-P
|
PP
|
FPM、PTFE
|
79
|
161
|
G1/2、G1/4（內螺紋）
|
|
YLB-V
|
PVDF
|
PTFE
|
79
|
161
|
G1/2、G1/4（內螺紋）
|

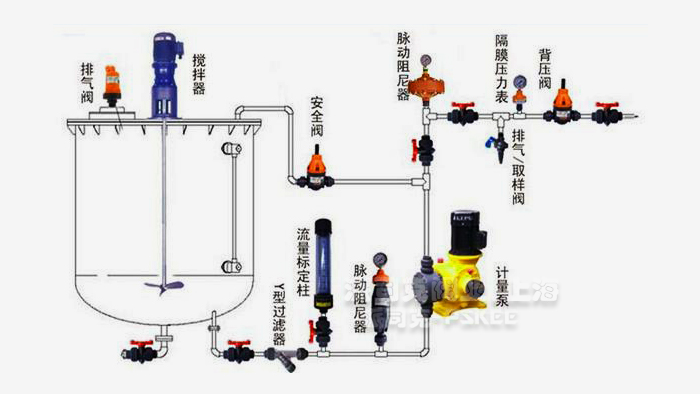

隔膜壓力表產品應用：
隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品、釀造、造紙、電子機械、電力等工業部門流體測量系統和高務流體介質的微小壓力測量。PTFE膜片化工用耐強腐蝕隔膜壓力表，可用于制堿、氨化、硫化、以及精細化工等。
