【防污隔斷閥】派司克品牌.質量保證，派司克閥業全方面介紹
HS41X防污隔斷閥圖例、相關標準、選型、作用、結構圖、規格型號；為您提供
水力控制閥外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠的系列防污隔斷閥。
防污隔斷閥產品簡述：
HS41X防污隔斷閥是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，可靠，使用壽命長。
防污隔斷閥產品作用：
HS41X防污隔斷閥(倒流防止器)是 一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過濾部分組成，密封嚴密，確保介質無一點回流，可靠，使用壽命長。HS41X防污隔斷閥為多重止回密封串聯而成,當其中有一只密封破壞時,另二只還起密封作用,防止回流。但三只止回密封同時破壞后,就失去了止回作用。

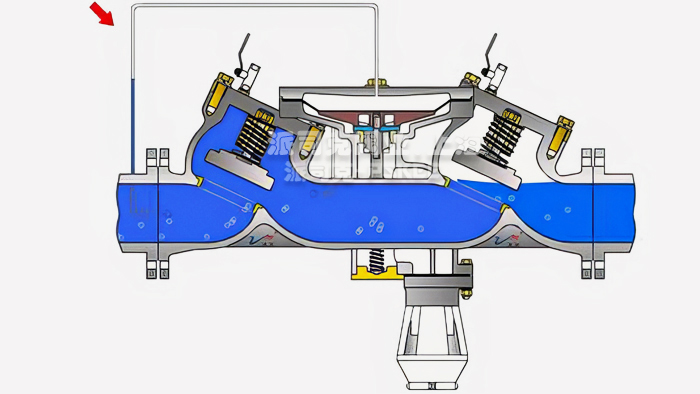

防污隔斷閥工作原理：
防污隔斷閥在普通型基礎上中間加排水器,這樣即使二只止回閥密封同時破壞,其他也能起到防止回流污染的作用。其工作原理是:
1、正常供水:
A、清潔市政生活水從級止回閥經過排水器到級止回閥出口向用戶供水,級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,
而閣膜下腔與級止回閥出口(止回閥進口)相通,由于其存在一定的壓差,推動閥瓣下移,排水器關閉,防止隔斷閥正常供水;
B、當閥后管路無用戶,水靜止。如進口壓力保持不變,其前后存在壓差,排水器仍呈關閉狀態。
C、如進口壓力下降,共前后壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啟泄壓,泄壓到與進口壓力恢復一定壓差時,排水器又關閉。
2、密封失靈時
防污隔斷閥之后管網壓力升高,大過閥前進口壓力時,如止回閥密封完好無?漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不泄壓。
當止回閥密封破壞產生?漏,地二級止回閥之前壓力升高,造成排水器個膜上下壓力并減小,排水器打開,排水泄壓;此時,如級止回閥同時密封被破壞,
有于止回閥倒流回的高壓水已泄壓減壓,故不會倒流地止回閥。
3、如供水過程中供水壓力不斷下降,則排水器隔膜上部壓力下降,排水器控制彈簧推動閥芯打開排水器排水。
當進口壓力下降至零或負壓時,排水器打開,水排出,空氣從排水器進真空腔,從而防止產生虹吸倒流現象。
防污隔斷閥主要材料表：
|
閥體、閥蓋、閥盤
|
彈簧
|
放污閥
|
|
鑄鐵、球鐵、鑄鋼、不銹鋼
|
彈簧鋼、不銹鋼
|
黃銅、鑄鋼、不銹鋼
|
防污隔斷閥外形尺寸表：
|
型號
|
DN
|
16-AL
|
16-L
|
D
|
φ
|
n-d
|
h2
|
|
HS41X-16A（安全型）
HS41X-16（普通型）
|
50
|
455
|
410
|
165
|
125
|
4-φ18
|
190
|
|
65
|
480
|
430
|
185
|
145
|
4-φ18
|
200
|
|
80
|
570
|
500
|
200
|
160
|
8-φ18
|
225
|
|
100
|
710
|
640
|
220
|
180
|
8-φ18
|
248
|
|
125
|
800
|
730
|
250
|
210
|
8-φ18
|
276
|
|
150
|
910
|
830
|
285
|
240
|
8-φ23
|
308
|
|
200
|
1090
|
1000
|
340
|
295
|
12-φ23
|
356
|
|
250
|
1315
|
1200
|
405
|
355
|
12-φ25
|
410
|
|
300
|
1475
|
1360
|
460
|
410
|
12-φ25
|
485
|
|
350
|
1690
|
1560
|
520
|
470
|
16-φ25
|
528
|
|
400
|
1860
|
1720
|
580
|
525
|
16-φ30
|
595
|
|
500
|
2120
|
1960
|
715
|
650
|
20-φ34
|
665
|
防污隔斷閥產品用途：
防污隔斷閥用于防止生活飲用水管道發生回流污染的裝置，防止飲用水回流污染的新穎閥門，以確保生活飲用水的衛生。防污隔斷閥產品結構具有合理性、使用方便產品、密封性能強、堅固耐用及造型美觀等特點。廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源等領域。
·防污隔斷閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·防污隔斷閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·防污隔斷閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·防污隔斷閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·防污隔斷閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
