【氣動陶瓷
雙閘板閥】派司克品牌.質量保證，派司克閥業全方面介紹
Z644TC氣動陶瓷雙閘板閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動陶瓷雙閘板閥。
氣動陶瓷雙閘板閥產品簡述：
氣動雙閘板閥又名氣動陶瓷雙閘板閥,雙閘板出料閥,氣動雙插板閥主要運用于火力發電企業的粉煤灰氣力輸送系統中，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用于礦山，造紙、化工等各類有磨損的干粉塵、水等介質在管道上做啟閉用。 本閥具有密封性能好、耐磨性強、啟動負荷小、卡灰及積灰現象少、使用壽命長的特點。
氣動陶瓷雙閘板閥工作原理：
當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。此閥門為雙閘板單密封，特的下閥體斜面設計，保證閥門內腔不積灰。所有的這些特點，使得這種閥門具有長時間的使用壽命。
產品特點：
1.本閥關閉后任何方向全部密封，閥體中間體采用WCB鑄鋼件及無縫鋼管焊接。密封件采用硬密封件。
2.本閥料口全通徑無阻擋物有吹堵裝置，耐磨性能，密封性能好，啟動負荷小卡灰及結灰現象少。
3.本閥采用曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可不限制角度安裝。
氣動陶瓷雙閘板閥產品標準：
設計與制造：GB/T 12224
法蘭尺寸：JB/T 79.1
檢驗與試驗：GB/T 9092
材料：GB/T 1229 12230
供貨：GB/T 12252

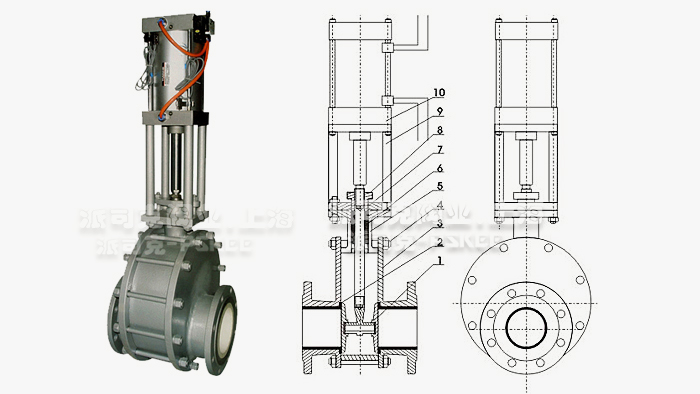

氣動陶瓷雙閘板閥主要材料表：
|
序號
|
名稱
|
材料
|
序號
|
名稱
|
材料
|
|
1
|
閥瓣
|
陶瓷
|
6
|
填料
|
柔性石墨
|
|
2
|
閥桿
|
WCB+陶瓷
|
7
|
閥桿
|
2Cr13
|
|
3
|
閥桿
|
WCB+陶瓷
|
8
|
填料壓蓋
|
WCB
|
|
4
|
螺栓
|
B7
|
9
|
支架
|
WCB
|
|
5
|
閥桿
|
WCB+陶瓷
|
10
|
氣動裝置
|
|
氣動陶瓷雙閘板閥產品應用：
陶瓷雙閘板閥主要用于干粉物料的進、放料及輸送管道上，作截止和接通介質通道用，用作管路切換閥和灰?guī)煨痘议y，具有密封性能好、啟動負荷小、卡灰及積灰現象少、耐磨性強、使用壽命長。陶瓷雙閘板閥通常采用法蘭連接方式，可分為手動和電動兩種驅動方式。具體來說此系列產品使用范圍為：1.電廠除灰—干除灰系統；2.選礦廠—干礦粉狀物料的選擇、輸送；3.水泥行業—干粉料輸送、放料；4.面粉廠—面粉輸送管道。5.其它粉末或微小固體顆粒等高磨損介質的輸送，因這些工礦介質中常有硬質顆粒和纖維性的污垢等物體，陶瓷雙閘板閥在管道系統中作為啟閉裝置，能起到好的作用。
·氣動陶瓷雙閘板閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動陶瓷雙閘板閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動陶瓷雙閘板閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動陶瓷雙閘板閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動陶瓷雙閘板閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按相關質量標準。
