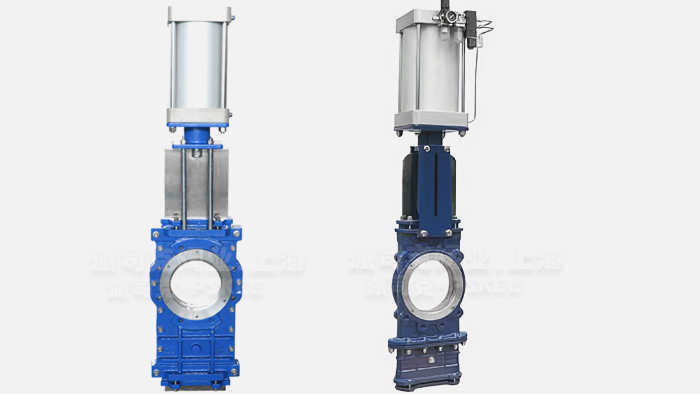

氣動穿透式插板閥產品簡述：
氣動耐磨穿透式插板閥是一種長行程氣缸和穿透式刀閘閥組成的控制閥。穿透式
刀閘閥閘板加長并在閘板上加工一個同等通徑的通孔，閘板緊貼閥座做啟閉運動不脫離。這樣穿透式刀閘閥在工作中更加平穩，密封性能更優越，并且介質不留閥腔內，成全流通狀態。該閥門適用于排渣、紙漿、泥漿、污水等管道的控制�？蓮V泛應用于造紙、冶金、石化、電力、化纖、制藥、環保、食品等行業。
氣動穿透式插板閥工作原理：
穿透式插板閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。穿透式插板閥其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。穿透式插板閥配電動執行器可實現遠程微電腦控制。在電源供應中斷時，也可以通過手動來操作閥門啟閉，從而緊急控制了介質的流向，也避免了事故的發生。也可以使用現場電控箱、遠程PLC電動智能控制等附件來操作和調試的控制。用戶可根據實際需要進行選擇。
氣動穿透式插板閥產品特點：
1、雙向密封，帶兩個閥座封圈，此閘板更長且底部伸出閥體，需要兩個密封填料裝置。
2、閘板形成一個孔狀通徑，其作用是，閘板開啟時，介質能全部流走，沒有滯留，閘板關閉時能全部密封。
3、在介質濃度較高條件下，也能保持閥座密封，由于沒有滯留區，閘板底部五介質堆積。
4、該產品適用于制糖，化學設備（干燥器、反應器）的裝卸和造紙廠的漿料出口處，用于回收混有大量雜質的舊紙張。
氣動穿透式插板閥設計標準：
設計制造 : JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92

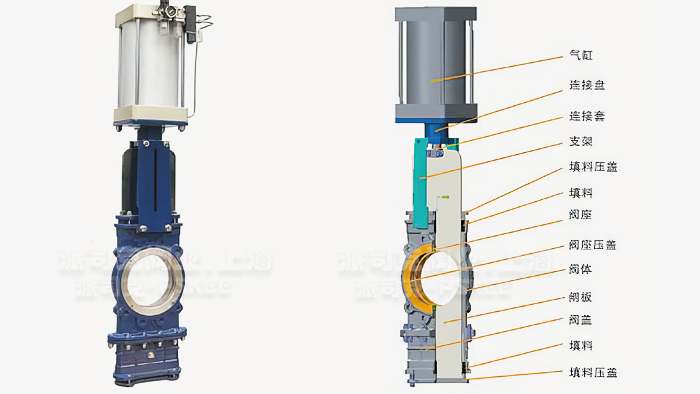

氣動穿透式插板閥主要零件材料:
|
零件名稱
|
材料
|
零件名稱
|
材料
|
|
閥體
|
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
|
閥桿
Stem
|
1CF18Ni9Ti
|
|
閥座密封圈
|
橡膠或PTFE
|
支架
|
不銹鋼
|
|
閥體間密封墊片
|
橡膠或PTFE
|
填料壓蓋
|
不銹鋼
|
|
閥體
|
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
|
填料
|
石墨或PTFE
|
|
閥體裝配螺栓
|
B7
|
填料壓蓋螺栓
|
B7
|
氣動穿透式插板閥外表尺寸表：
DN
|
L
|
Φ1
|
H
|
H2
|
N-M
|
汽缸直徑
|
|
PN0.6
|
PN1.0
|
|
50
|
40
|
|
125
|
397
|
51
|
4-M16
|
50
|
|
65
|
40
|
|
145
|
418
|
67
|
4-M16
|
65
|
|
80
|
50
|
|
160
|
579
|
82
|
4-M16
|
80
|
|
100
|
50
|
|
180
|
612
|
102
|
8-M16
|
100
|
|
125
|
50
|
|
210
|
710
|
127
|
8-M16
|
125
|
|
150
|
60
|
|
240
|
816
|
152
|
8-M20
|
150
|
|
200
|
60
|
|
295
|
990
|
202
|
8-M20
|
200
|
|
250
|
70
|
|
350
|
1106
|
253
|
12-M20
|
250
|
|
300
|
70
|
70
|
400
|
1264
|
303
|
12-M20
|
300
|
|
350
|
80
|
80
|
460
|
1575
|
353
|
16-M20
|
350
|
|
400
|
80
|
80
|
515
|
1562
|
402
|
16-M22
|
400
|
|
450
|
90
|
90
|
565
|
1750
|
452
|
20-M22
|
450
|
|
500
|
90
|
90
|
620
|
1994
|
502
|
20-M22
|
500
|
|
600
|
100
|
100
|
725
|
2040
|
603
|
20-M27
|
600
|
氣動穿透式插板閥殼體試驗和密封試驗:
1、氣動插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z234的規定。
·氣動穿透式插板閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動穿透式插板閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動穿透式插板閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動穿透式插板閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動穿透式插板閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
