【不銹鋼低溫短軸截止閥】派司克品牌.質量保證，派司克閥業全方面介紹【不銹鋼低溫短軸截止閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及低溫閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列低溫閥門。
不銹鋼低溫短軸截止閥產品簡述：
低溫截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，適合作為切斷或調節以及節流使用。
不銹鋼低溫短軸截止閥產品特點：
低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。
不銹鋼低溫短軸截止閥主要零部件材料:
|
閥體
|
CF8
|
|
閥座、閥瓣
|
S30408
|
|
閥桿
|
S30408
|
|
填料、密封圈
|
PCTFE
|
|
延伸套管
|
0Cr18Ni9
|
不銹鋼低溫短軸焊接型截止閥技術參數：
|
公稱通徑
|
DN10-DN100mm
|
|
公稱通徑
|
PN4.0Mpa
|
|
適用介質
|
液氧、液氮、液化天然氣、液態二氧化碳、液態丙烷等
|
|
適用溫度
|
-40℃~+80℃
|

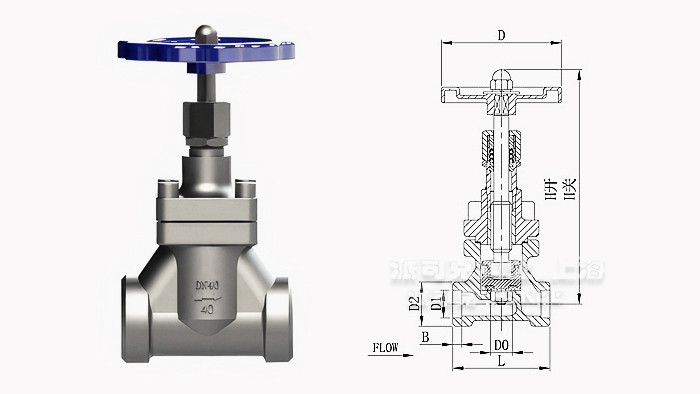

不銹鋼低溫短軸焊接型截止閥外形尺寸表：
|
通徑DN(mm)
|
H開
|
H關
|
L
|
D
|
D0
|
D1
|
D
|
B
|
|
10
|
120
|
114
|
60
|
Φ65
|
Φ13
|
14.5
|
24
|
6
|
|
15
|
146
|
137
|
65
|
Φ80
|
Φ15
|
18.5
|
29.5
|
6
|
|
20
|
150
|
139
|
80
|
Φ80
|
Φ20
|
25.5
|
36
|
8
|
|
25
|
173
|
159.5
|
90
|
Φ100
|
Φ25
|
32.5
|
43.5
|
8
|
|
32
|
183
|
168.5
|
105
|
Φ100
|
Φ32
|
38.5
|
53
|
8
|
|
40
|
222.5
|
205
|
120
|
Φ125
|
Φ40
|
45.5
|
62
|
8
|
|
50
|
231.5
|
210.5
|
140
|
Φ140
|
Φ50
|
57.5
|
72
|
10
|

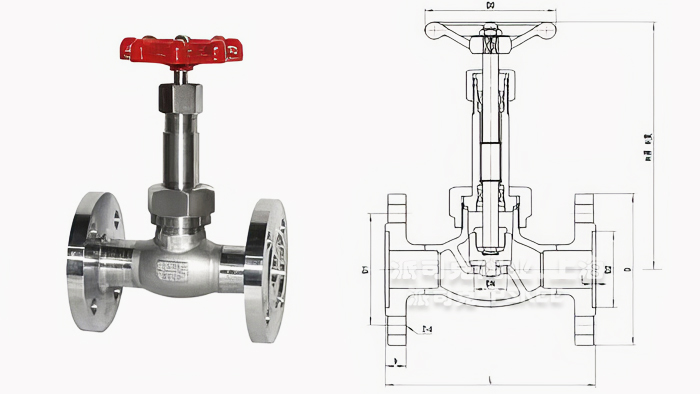

不銹鋼低溫短軸法蘭型截止閥外形尺寸表：
|
通徑DN(mm)
|
L
|
H開
|
H關
|
D
|
D1
|
D2
|
Z-d
|
b
|
f
|
重量KG
|
|
15
|
130
|
151
|
143
|
95
|
65
|
40
|
4-14
|
14
|
3
|
2.8
|
|
20
|
150
|
184
|
172
|
105
|
75
|
51
|
4-14
|
16
|
3
|
4.0
|
|
25
|
160
|
184
|
172
|
115
|
85
|
58
|
4-14
|
16
|
3
|
4.6
|
|
32
|
180
|
228
|
208
|
135
|
100
|
66
|
4-18
|
18
|
3
|
7.3
|
|
40
|
200
|
228
|
208
|
145
|
110
|
76
|
4-18
|
18
|
3
|
8.2
|
不銹鋼低溫短軸法蘭型截止閥大口徑尺寸：
|
通徑DN(mm)
|
L
|
H開
|
H關
|
D
|
D1
|
D2
|
Z-d
|
b
|
f
|
重量KG
|
|
50
|
230
|
303
|
280
|
160
|
125
|
88
|
4-18
|
20
|
3
|
14.4
|
|
65
|
290
|
303
|
280
|
180
|
145
|
110
|
8-18
|
22
|
3
|
18.5
|
|
80
|
310
|
368
|
330
|
200
|
160
|
121
|
8-18
|
24
|
3
|
30.2
|
|
100
|
350
|
380
|
340
|
235
|
190
|
150
|
8-23
|
24
|
3.5
|
40.3
|
|
125
|
400
|
434
|
380
|
270
|
220
|
176
|
8-25
|
28
|
3.5
|
554.0
|
|
150
|
480
|
480
|
420
|
300
|
250
|
204
|
8-25
|
30
|
4
|
68.4
|
|
200
|
600
|
650
|
520
|
375
|
320
|
260
|
12-30
|
38
|
4
|
134.3
|
|
300
|
750
|
1020
|
890
|
510
|
450
|
363
|
16-34
|
46
|
4.5
|
334.5
|
不銹鋼低溫短軸法蘭型截止閥產品應用：
主要用于乙烯，液化天然氣裝置，液化石油，天然氣LPG LNG儲罐，接受基地及衛星站，空分設備，石油化工尾氣分離設備，液氧、液氮、液氬、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上，適用于介質溫度-40℃～ -196℃。
·不銹鋼低溫短軸截止閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·不銹鋼低溫短軸截止閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·不銹鋼低溫短軸截止閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·不銹鋼低溫短軸截止閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·不銹鋼低溫短軸截止閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
