【衛生級蓋米隔膜閥】派司克品牌.質量保證，派司克閥業全方面介紹GM41F衛生級蓋米隔膜閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列衛生級蓋米隔膜閥。
衛生級蓋米隔膜閥產品簡述：
衛生級隔膜閥本身結構設計的原因適合于純介質或污染嚴重，十分粘稠的液體、氣體、腐蝕性或惰性介質。與控制設備相結合時，
隔膜閥更能取代其它傳統控制系統，尤其是適用于固體和易污染的惰性介質。
衛生級蓋米隔膜閥工作原理：
衛生級蓋米隔膜閥的閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境隔離，所以該閥門適用于無菌過程。
蓋米隔膜閥開啟和關閉是由閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，膜片緊帖閥座區或，關閉了管道流體通向路徑。
該隔膜閥可手動操作,也可氣動操作，還可以通過智能控制器控制。
衛生級蓋米隔膜閥標準設計：
有各種標準的衛生級隔膜閥系列可向客戶提供，即用于DIN標準系列，3A標準系列，SMS標準系列，ISO/IDF標準系列，BS/RJT、ASME、BPE等標準系列。
該蓋米型隔膜閥的組成部件包括：手柄/氣動裝置，膜片和閥體，是用螺栓及螺母組裝在一起，整個閥門的組裝都是精心細的，其執行裝置包括手動和氣動，膜片具有多種軟硬程度的人造橡膠，閥體為兩通或三通閥�，F(xiàn)有的隔膜閥系列有：卡箍快裝式、焊接式、T型三通式隔膜閥和U型三通式等系列隔膜閥。
衛生級蓋米隔膜閥產品特點：
1. 衛生級蓋米隔膜閥彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失�。�
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于多種介質，并具有強度高、耐腐蝕性能好的特點。

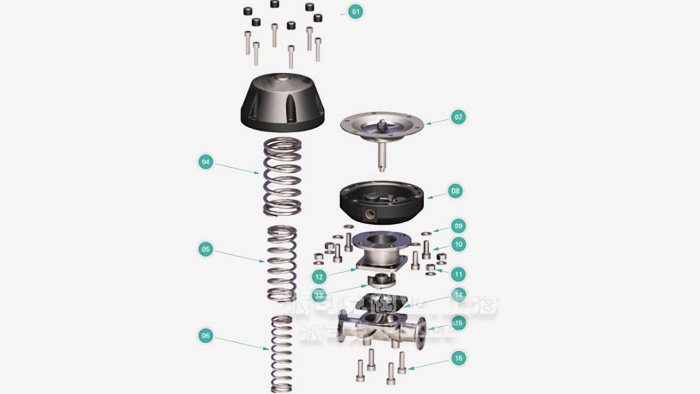

衛生級蓋米隔膜閥主要材料表：
|
NO.
|
Description
|
|
01
|
蓋帽 Cap
|
|
02
|
手輪 Handwheel
|
|
03
|
螺釘 Screw
|
|
04
|
閥桿 Valve Rod
|
|
05
|
閥蓋 Valve Cap
|
|
06
|
閥芯 Valve Core
|
|
07
|
膜片 Diaphragm
|
|
08
|
閥體 Valve Body
|
|
09
|
螺母 Nut
|

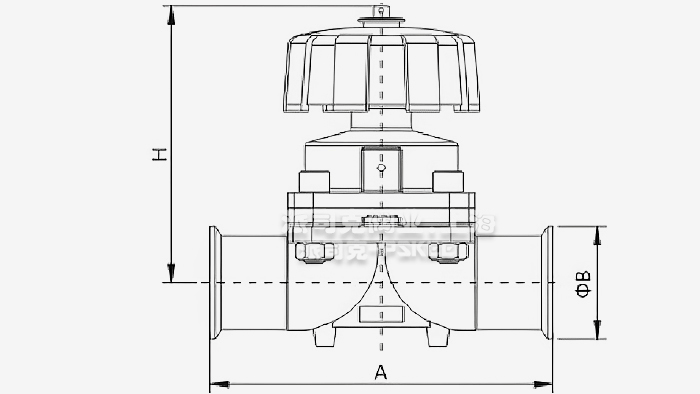

衛生級蓋米隔膜閥外形尺寸表：
|
Site
|
A
|
B
|
H
|
|
1/2"
|
108.0
|
25.4
|
93.5/102.5
|
|
3/4"
|
108.0
|
25.4
|
93.5/102.5
|
|
1"
|
118.0
|
50.5
|
111.5/122
|
|
1-1/4"
|
127.0
|
50.5
|
144.5/160
|
|
1-1/2"
|
146.0
|
50.5
|
144.5/160
|
|
2"
|
190.0
|
64.0
|
167/
|
|
2-1/2"
|
216.0
|
77.5
|
199/228
|

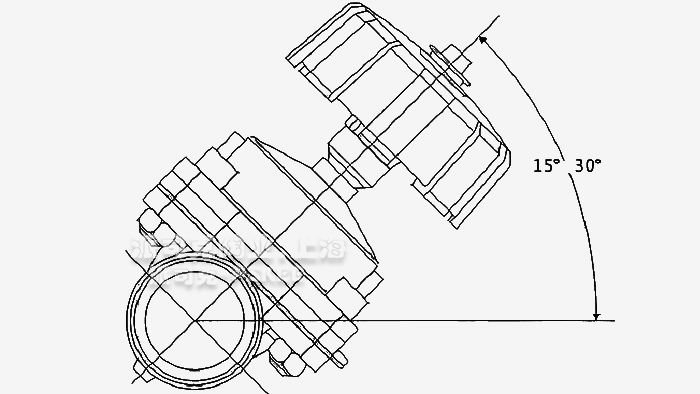

隔膜閥安裝角度示意圖：
無菌隔膜閥根據其結構特點：推薦15~30角度安裝（根據不同的規格而定），有利于閥門清洗后排泄，不易造成液體滯留閥門內部。
衛生級蓋米隔膜閥產品用途：
衛生級蓋米型隔膜閥是一種用途廣泛的隔膜產品，適用于制藥，生物，乳品，飲料是，化工，化妝品，食品，電子等流體相關行業的流體控制系統。衛生級隔膜閥其優點在于使用時無滯留，無泄漏，易清洗，維護成本低，易操作等多項優點，可實現自控與手控，為降低企業運行成本提供良好的產品。
·衛生級隔膜閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·衛生級隔膜閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·衛生級隔膜閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·衛生級隔膜閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·衛生級隔膜閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
