【手動奧襯管夾閥】派司克品牌.質量保證，派司克閥業全方面介紹GJ41X手動奧襯管夾閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列奧襯管夾閥。
手動奧襯管夾閥工作原理：
當
管夾閥順時針轉手輪時，使大小閥桿同時帶動上下閘板、壓縮管套進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成
奧襯管夾閥開閉工作。因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪只要感到適當?shù)钟|，均達到開閉點，切勿盡力多人輔助，禁用其它工具開閉。
手動奧襯管夾閥結構型式：
本閥門由閥體、橡膠管套、閥桿、壓板、拉桿、托架等零件組成。適用溫度≥85℃，適用介質礦漿、磨料、干濕型粉類等。
手動奧襯管夾閥主要零件材料：
|
名稱
|
材料
|
|
閥體
|
鋁合金、鑄鐵、鑄鋼
|
|
套管
|
橡膠
|
|
閥桿
|
鑄銅、碳鋼
|
|
壓桿
|
鑄鐵
|
|
手輪
|
鑄鐵
|
|
托架
|
球墨、鑄鐵
|

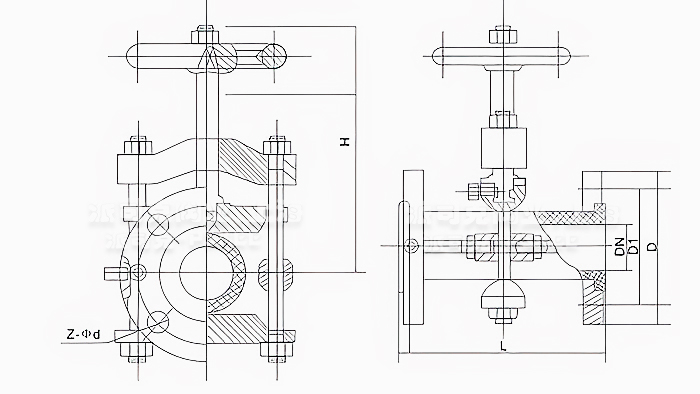

手動奧襯管夾閥外形尺寸表：
|
口徑DN
|
L
|
H
|
D
|
K
|
N-L
|
|
50
|
210
|
215
|
160
|
125
|
4-18
|
|
65
|
250
|
245
|
180
|
145
|
4-18
|
|
80
|
300
|
270
|
195
|
160
|
4-18
|
|
100
|
350
|
300
|
215
|
180
|
8-18
|
|
125
|
430
|
340
|
245
|
210
|
8-18
|
|
150
|
500
|
390
|
280
|
240
|
8-23
|
|
200
|
650
|
520
|
335
|
295
|
12-23
|
|
250
|
800
|
615
|
390
|
350
|
12-23
|
|
300
|
950
|
720
|
440
|
400
|
12-23
|
|
350
|
830
|
800
|
500
|
460
|
16-23
|
|
400
|
900
|
900
|
565
|
575
|
16-25
|
|
500
|
1100
|
1150
|
670
|
620
|
20-25
|
手動奧襯管夾閥安裝維修：
1、管夾閥門尺寸符合機械工業部標準，出廠前經過試壓，GJ41X-6按10公斤，GJ41X-10按16公斤，試壓持續5分鐘無泄漏，安裝時不必拆洗、調整、更動。
2.本閥門在管道上隨意安裝，沒有介質流向限制。
3.本閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。
4.膠管是管夾閥需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。故很少需要其它零件庫存。
手動奧襯管夾閥注意事項：
因橡膠管套承受壓力小，所以在開閉時，操作人員旋轉手機時只要感到適量抵觸，均達到開閉點，切勿盡力及多人輔助，不可用其它工具開閉。
手動奧襯管夾閥應用領域：
手動奧襯管夾閥在當代工業中，常用一些含有顆粒、粉末、纖維、粘漿等磨損性物質的固體或液體產品經由管道輸送，或者一些化學過程中帶有腐蝕性的介質時，夾管閥就是選擇。
奧襯管夾閥可用于：污水處理廠（污泥處理、沙礫清理、原污水、石灰、炭泥)電廠（FGD系統、除灰系統、煤輸送）采礦（尾礦、浮選控制、排泥管線、尾礦充填、各種其他漿液） 化學過程（腐蝕性和磨損性介質、粉末、顆粒）以及造紙廠、紙漿廠、電子工業、食品工業、水泥、沙子、玻璃和工業污水處理廠等很多領域。
手動奧襯管夾閥產品用途：
手動奧襯管夾閥適用介質：水泥、簡倉、沙粒、礦物材料、石灰石， 土，泥灰土、砂漿、礦漿等。夾管閥適用于各種氣動輸送系統，其它系列管夾閥應用領域包括水泥料倉、色素和顆粒處理、陶瓷、玻璃和塑料工業、污水處理、制藥工業、食品工業以及葡萄酒釀造業。
·手動奧襯管夾閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·手動奧襯管夾閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·手動奧襯管夾閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·手動奧襯管夾閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·手動奧襯管夾閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
