【氣動Y型疏水閥】派司克品牌.質量保證，派司克閥業全方面介紹『氣動Y型疏水閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動疏水閥。

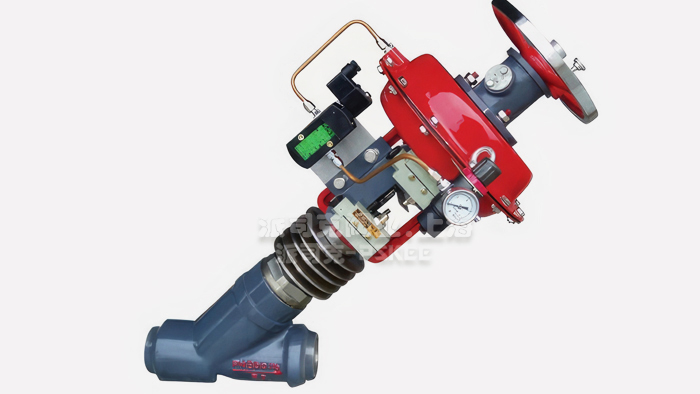

氣動Y型疏水閥產品簡述：
Y型氣動薄膜疏水閥是根據熱電廠設備疏水而設計地蒸汽疏水閥，該
疏水閥產品接近直線的流通設計，減少流阻，二次節流原理，減少沖蝕，提高壽命。閥芯、閥座采用整體硬質合金.關閉內漏小于等于VI級，
氣動疏水閥是可拆卸中腔密封設計，防止外漏，檢修方便等特點，是自動化儀表的信號，切段或開啟閥門，從而實現對被控制參數的使用要求，因此它廣泛應用于火電廠等行業的遠程控制。
氣動Y型疏水閥產品特點：
1.氣動疏水閥閥瓣密封面堆焊硬質合金，該合金具有機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。
2.閥桿填料采用進口的特種填料，能起到防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,可靠，防止外漏。
3.采用氣動裝置作為執行機構,對閥門的控制有效.
4.填料箱采用高壓結構設計，保證足夠的強度和良好的熱學特性。
氣動Y型疏水閥標準規范：
對接焊坡口尺寸按ANSI B16.25
承接焊尺寸按ANSI B16.34
承插焊口徑范圍：1/2″～ 2-1/2″
對接焊口徑范圍：1/2″～ 4″
試驗檢驗標準：JB/T3595
氣動Y型疏水閥技術參數：
· 公稱通徑20、25、32、40、50 、65 、80、100
· 額定流量系數Kv5、8、12、17 、29 、43 、70、110
· 額定行程L（mm）20、30
· 執行機構型號ZM10-1、ZM10-2
· 膜片有效面積（cm2）210 、320
· 公稱壓力1.6MPa、4.0MPa、6.4MPa、160 MPa
· 固有流量特性快開
· 氣源壓力(MPa）0.4～0.6
· 電動執行機構根據閥門所需推力和行程選擇
· 電源電壓220V.AC 50Hz 380V.AC 50Hz（三相）
· 工作溫度-標準型-20～220℃
氣動Y型疏水閥工作原理：
氣動Y型疏水閥由新系列氣動薄膜執行機構和Y型疏水閥二部分組，Y型疏水閥是具有高壓結構的調節閥體二端為焊接式，適用于特定的配管。
氣動疏水閥執行機構有正、反二種作用形式；當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式。當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成開式。
當信號壓力輸入膜室后，氣動疏水閥在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。
·氣動疏水閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動疏水閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動疏水閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動疏水閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動疏水閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
