【外螺紋角式針型截止閥】派司克品牌.質量保證，派司克閥業全方面介紹『J24W外螺紋角式針型截止閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列外螺紋針型閥。
外螺紋角式針型截止閥產品作用：
不銹鋼角式針型閥一種可以調整的閥門，不銹鋼角式針型閥用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。角式針型閥是儀表測量管路系統中重要組成部分，其功用是作開啟或切斷管道通路用。
外螺紋角式針型截止閥技術參數：
1. 制造標準：GB/T12224-2005 JB/T7747-1995
2. 連接形式：接管對焊連接
3. 結構特征：錐面密封，活動閥瓣，直角式
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+200℃
7. 適用介質: 水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25

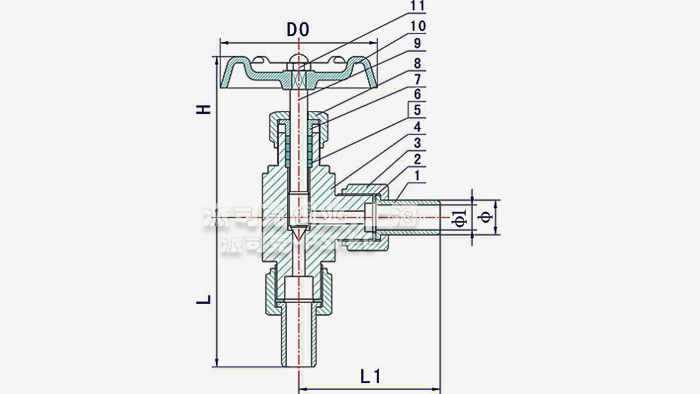

外螺紋角式針型截止閥主要零件材料：
|
序號 NO.
|
零件名稱 Part name
|
材質 Material
|
|
1
|
焊接接管 Weld tube
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
平墊圈Plain washer
|
PTFE RTFE
|
|
3
|
連接螺母 Connector Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
|
|
6
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
7
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
外螺紋角式針型截止閥外形尺寸表：
|
ITEM NO.
|
公稱通徑 DN Nominal bore
|
ø
|
ø1
|
L1
|
L
|
H
|
D0
|
|
J24W/H-1-1
|
DN6
|
ø14
|
ø12
|
60
|
66
|
76
|
70(60)
|
|
J24W/H-1-2
|
DN10
|
ø18
|
ø14
|
60
|
66
|
76
|
80(60)
|
|
J24W/H-1-3
|
DN15
|
ø22
|
ø17
|
65
|
71
|
81
|
80(70)
|
|
J24W/H-1-4
|
DN20
|
ø28
|
ø19
|
67
|
73
|
110
|
110(80)
|
|
J24W/H-1-5
|
DN25
|
ø33
|
ø22
|
73
|
79
|
130
|
130(100)
|
外螺紋角式針型截止閥產品用途：
J24W外螺紋角式針型閥的密封性良好，一般用于較小流量，較高壓力的氣體或液體(如蒸汽、油品)介質的密封。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。角式針型截止閥具有安裝拆卸方便、連接緊固、耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種很好的連接方式的閥門。
·角式針型截止閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·角式針型截止閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·角式針型截止閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·角式針型截止閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·角式針型截止閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
