【承插焊針型電站閥】派司克品牌.質量保證，派司克閥業全方面介紹【承插焊針型電站閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖。為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列承插焊針型電站閥。

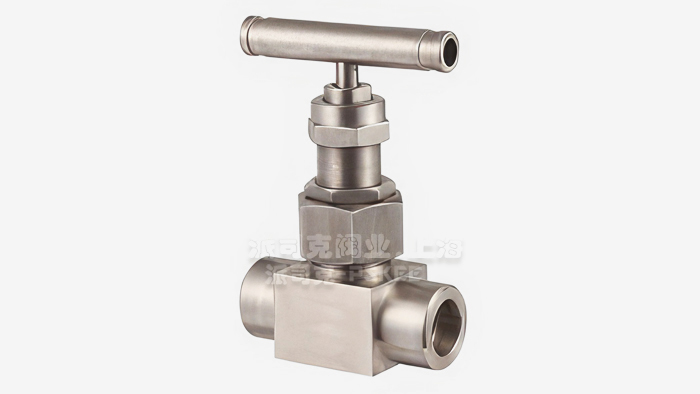

承插焊針型電站閥產品簡述：
承插
焊接針型閥設計參考原產品結構改進技術，能夠適用各項性能要求。高溫高壓電站
針型閥可采用硬質鈷鉻鎢合金鋼球閥瓣。硬度高，且能在介質沖刷過程中做三維旋轉，提高了閥瓣抗苛刻工況沖蝕的性能，解決了密封面內漏問題。
承插焊針型電站閥技術參數：
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 承插焊連接
3. 結構特征: 錐面活動閥瓣,帶散熱式
4. 閥門檢驗與試驗: JB/T9092-1999
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+570℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…
承插焊針型電站閥主要零件材料：
|
序號 NO.
|
零件名稱 Part name
|
材質 Material
|
|
1
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
3
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
|
|
5
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
6
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
承插焊針型電站閥外形尺寸表：
|
ITEM NO.
|
公稱通徑 DN Nominal bore
|
D0
|
D
|
L
|
H
|
|
J61W-1
|
DN6
|
ø14
|
ø70
|
60
|
74
|
|
J61W-2
|
DN10
|
ø18
|
ø80
|
60
|
85
|
|
J61W-3
|
DN15
|
ø22
|
ø80
|
65
|
102
|
承插焊針型電站閥安裝注意事項:
1、承插焊針型電站閥安裝位置、高度、進出口方向須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2、承插焊針型電站閥安裝前須進行外觀檢查，閥門的銘牌應符合現行標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
·承插焊針型閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·承插焊針型閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·承插焊針型閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·承插焊針型閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·承插焊針型閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
