【氣動襯氟調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『ZJHPF46氣動襯氟調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動襯氟調節閥。
氣動襯氟調節閥產品簡述：
氣動襯氟調節閥是一種波紋管密封單座調節閥，該
調節閥接觸介質部位采用高壓注塑工藝，襯有能耐強腐蝕介質如：鹽酸、硫酸、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46
，又采用聚四氟乙烯波紋管密封，
襯氟氣動調節閥廣泛應用于各種工藝中對酸、堿等強腐蝕介質以及易揮發等氣體、液體介質的過程控制。
氣動襯氟調節閥產品特點：
（1）氣動襯氟調節閥耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
（2）調節閥密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
（3）泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于Ⅳ級標準。
（4）襯氟調節閥精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。
氣動襯氟調節閥工作原理：
氣動襯氟調節閥由襯氟閥體組件和直行程的氣動多彈簧薄膜執行機構組成。氣動執行機構有正反兩種作用形式，當氣源壓力增加，推桿伸出膜室的叫正作用，與閥體組件配合構成氣關式；當氣源壓力增加，推桿退入膜室的叫反作用，與閥體組件配合構成氣開式。（圖2）電－氣閥門定位器的工作原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間的流通面積，直到彈簧的反作用與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數之目的。
氣動襯氟調節閥產品性能：
泄漏量:小于閥額定容量的
回差:帶定位器：小于全行程的1%
基本誤差:帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍 50：1
氣動襯氟調節閥技術參數：
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
額定流量系數(KV)
|
5.0
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
允許壓差(MPa)
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0.6
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4
|
|
額定行程
|
16
|
25
|
40
|
60
|
|
配用執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B45
|
|
閥芯形式
|
單座柱塞式襯氟閥芯
|
|
流量特性
|
快開特性
|
氣動襯氟調節閥性能指標：
|
項目
|
不帶定位器
|
帶定位器
|
|
基本誤差%
|
±5.0
|
±1.0
|
|
回差%
|
3.0
|
1.0
|
|
死區%
|
3.0
|
0.4
|
|
始終點偏差%
|
氣開
|
始點
|
±2.5
|
±1.0
|
|
始點
|
±5.0
|
±1.0
|
|
氣關
|
始點
|
±5.0
|
±1.0
|
|
終點
|
±2.5
|
±1.0
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
氣動襯氟調節閥零件材料：
|
閥體、閥蓋
|
ZG230-450襯F46
|
|
閥座、閥芯
|
304襯F46
|
|
閥桿
|
304襯F46
|
|
導向套
|
304襯F46
|
|
波紋管
|
不銹鋼+F46
|
氣動襯氟調節閥執行機構：
|
配置執行器類別
|
ZHA/B多彈簧簿膜執行機構
|
|
執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面積(cm2)
|
350
|
350
|
560
|
900
|
1400
|
|
行程
|
10、16
|
24
|
40
|
40、60
|
100
|
|
彈簧范圍(KPa)
|
20～100（標準）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
|
供氣壓力
|
140～400KPa
|
|
氣源接口
|
RC1/4"
|
|
環境溫度
|
-30～+70℃
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
|
作用形式
|
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
|

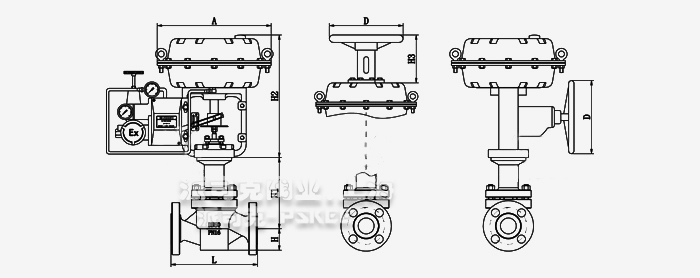

氣動襯氟調節閥外形尺寸圖：
氣動襯氟調節閥外形尺寸表：
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
|
H3
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
|
D
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
氣動襯氟調節閥產品應用：
氣動襯氟調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯氟調節閥內襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。氣動薄膜調節閥廣泛適用于酸、堿等強腐蝕介質和易揮發等氣體、液體的控制。
氣動襯氟調節閥安裝說明：
◆檢查整機零件是否缺損與松動，閥門須進行強度、密封、泄漏與精度測試；
◆在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器，閥體與管道的法蘭連接應注意同軸度；
◆安裝場地應考慮到人員設備，既便于操作，又有利于拆裝與維護；
◆閥門應正立安裝，不得已時可傾斜安裝，盡量避免水平安裝，閥自重較大或有振動的場合，要用支撐架；
◆介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油；閥門應在環境溫度-20~+55℃場所使用；

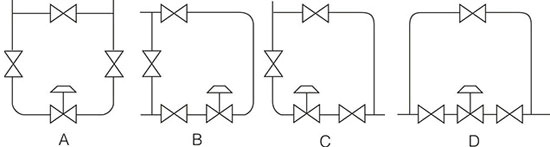

◆為使自控系統失靈或檢修閥門時，仍能連續生產，應設置旁路閥。旁路閥的流量特性與行程要與原閥門選擇一致。
◆調節閥填料密封是保護性的二道密封，一旦波紋管損壞，不能作為填料密封閥繼續使用。應立即采取措施檢修或更換波紋管，經更換波紋管后的閥芯組件，須進行嚴格的氣密封性檢漏，合格后方能使用。
氣動襯氟調節閥維護說明：
◆清洗襯氟調節閥：對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
◆襯氟調節閥的拆卸：拆卸閥門時要保護好閥座、閥芯、閥桿與推桿等加工表面。
◆閥芯、閥座：密封面有較小的磨損，可用機械加工的方法進行修復，如損壞嚴重須換新。
◆閥桿：表面損壞，只能換新。
◆推桿、導向套密封表面的損壞：若是反作用執行機構須換新，若是正作用執行機構，可作適當?shù)男蘩砗笫褂谩?br />
◆壓縮彈簧：如有殘裂紋等影響強度的不良，須換新。
◆易損零件：填料、密封墊片與O形圈，每次檢修時，全部換新。膜片須檢查是否有預示發生裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般多2～3年。
◆氣動襯氟調節閥組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目方法調試，并在這期間，可準確地調整填料壓緊力，閥芯關閉位置與閥門定位器。
·氣動襯氟調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動襯氟調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動襯氟調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動襯氟調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動襯氟調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
