【氣動低噪音籠式調節閥】派司克品牌.質量保證，派司克閥業全方面介紹ZJHM氣動低噪音籠式調節閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的氣動低噪音籠式調節閥。

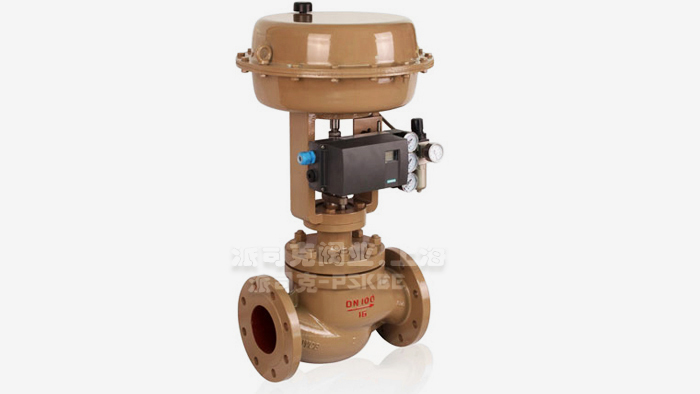

氣動低噪音籠式調節閥產品簡述：
HCN氣動低噪音籠式調節閥可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。
調節閥閥芯采用壓力平衡式結構，流體通道呈S流線型，還設有一個套筒周圍流體平衡流動的導流翼。本
氣動調節閥其壓降損失小，流量大，噪音低。泄漏量符合ANSI B16.104標準。氣動低噪音籠式調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大，產品符合GB/T4213-92。
氣動低噪音籠式調節閥產品特點：
HCN氣動低噪音籠式調節閥是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，還設有一個套筒周圍流體平穩流動的導流翼，優點是壓降損失小，流量大、可調范圍廣，流量特性曲線精度高。低噪音籠式調節閥動態穩定性好，噪音低，空化腐蝕小。該籠式調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。適宜控制高溫，低溫的高壓差流體。

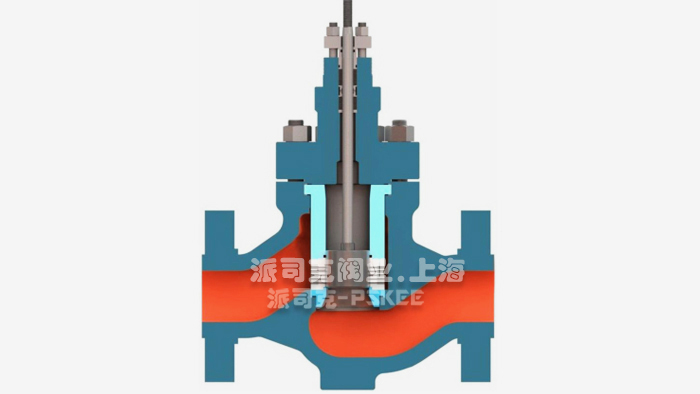

氣動低噪音籠式調節閥產品結構：
氣動低噪音籠式調節閥分為兩種結構。一種是籠式單座結構，是采用籠式單座導向、單座密封結構。另外一種是籠式套筒結構，是采用籠式套筒導向、雙斜面密封結構。
氣動低噪音籠式調節閥技術參數：
型式：直通鑄造球型閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW（40～50mm）對接焊BW(65～200mm)
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準過各種材料的允許范圍。
氣動低噪音籠式調節閥主要材料表：
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：金屬閥座的壓力平衡式閥芯
流量特性：線性（L）-參考下圖
注：整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。
材料：不銹鋼（Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。
氣動低噪音籠式調節閥執行機構：
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4"
環境溫度：-30～+70℃
閥作：用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
氣動低噪音籠式調節閥產品性能：
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
氣動低噪音籠式調節閥Cv值和行程：
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
65
|
80
|
100
|
100
|
125
|
150
|
125
|
150
|
200
|
|
額定Cv值
|
11
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
175
|
175
|
275
|
360
|
275
|
360
|
640
|
|
額定行程
|
25
|
38
|
50
|
75
|
氣動低噪音籠式調節閥流量特性：

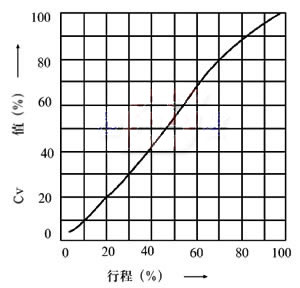

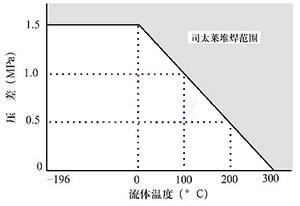

線性流量特性曲線 司鈦萊堆焊的工作溫度和壓差范圍

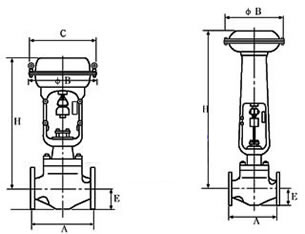

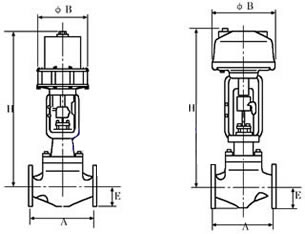

氣動低噪音籠式調節閥外形尺寸：
|
公稱通徑
|
A
|
ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6
|
JIS 16K RF
|
ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0
|
ANSI 600RF
JIS 40K RF
PN6.4
|
JIS 16K
溝槽型
嵌入型
|
JIS 20
溝槽型
嵌入型
|
JIS 30K
溝槽型
嵌入型
|
JIS 40K
溝槽型
嵌入型
|
|
40
|
222
|
231
|
235
|
251
|
235
|
236
|
248
|
251
|
|
50
|
254
|
263
|
267
|
286
|
265
|
267
|
276
|
286
|
|
65
|
276
|
288
|
292
|
311
|
290
|
292
|
303
|
311
|
|
80
|
298
|
313
|
317
|
337
|
310
|
317
|
326
|
337
|
|
100
|
352
|
364
|
368
|
394
|
360
|
368
|
379
|
394
|
|
150
|
451
|
465
|
473
|
508
|
475
|
473
|
486
|
508
|
|
200
|
543
|
560
|
568
|
610
|
570
|
568
|
580
|
610
|
氣動低噪音籠式調節閥外形尺寸表：
|
公稱通徑
|
A
|
ANSI 150
RJ
|
ANSI 300
RJ
|
ANSI 600
RJ
|
ANSI 300
LG
|
ANSI 600 LG
|
ANSI 150
SW、BW
|
ANSI 150、600
SW、BW
|
|
40
|
235
|
248
|
251
|
244
|
248
|
251
|
251
|
|
50
|
267
|
283
|
289
|
276
|
283
|
286
|
286
|
|
65
|
289
|
308
|
314
|
302
|
308
|
311
|
311
|
|
80
|
311
|
333
|
340
|
327
|
333
|
337
|
337
|
|
100
|
365
|
384
|
397
|
378
|
391
|
394
|
394
|
|
150
|
464
|
489
|
511
|
483
|
505
|
473
|
508
|
|
200
|
556
|
584
|
613
|
578
|
606
|
568
|
610
|
注：法蘭距符合IEC534-3標準
氣動低噪音籠式調節閥是一種智能籠式套筒導向密封結構，除具有單座柱塞型調節閥的各種優點外，對稱多孔籠式閥瓣更加有效的控制噪音及氣蝕。低噪音籠式調節閥可選擇多彈簧氣動簿膜機構或電動執行機構等，氣動籠式調節閥適用于允許壓差小、閥前后壓差較大的工作場合。
·氣動低噪音籠式調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動低噪音籠式調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動低噪音籠式調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動低噪音籠式調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動低噪音籠式調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
