【江森型風機盤管電動二通閥】派司克品牌.質量保證，派司克閥業全方面介紹VA7010江森型風機盤管電動二通閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列風機盤管電動二通閥。
風機盤管電動二通閥產品簡述：

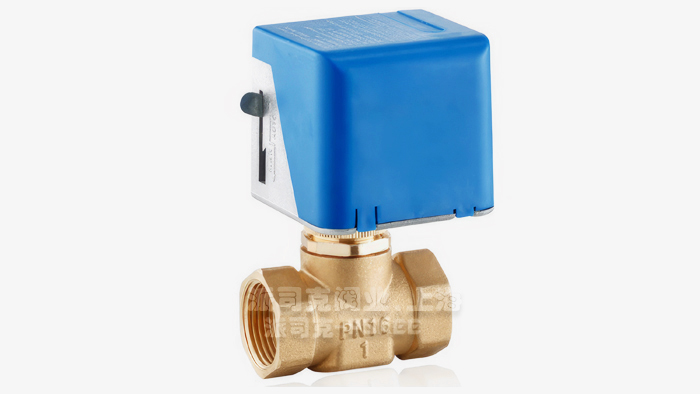

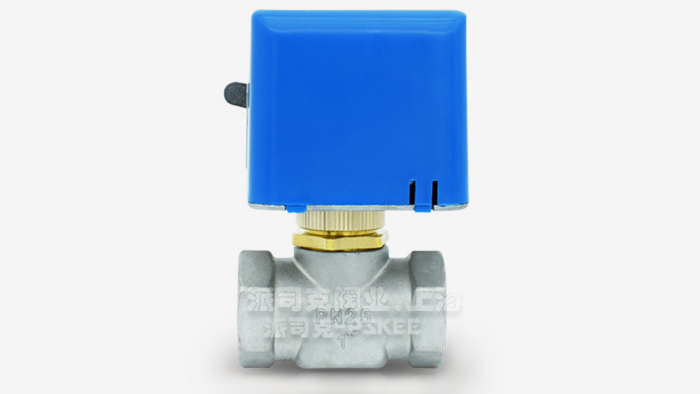

VA7010江森型系列風機盤管
電動二通閥由閥門驅動器和銅閥門組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步馬達驅動，閥門彈簧復位。電動二通閥不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使風機盤管
電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截斷進入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。電動二通閥的驅動器與閥門采用螺紋聯接方式，可在閥門安裝之后，再安裝驅動器。風機盤管電動二通閥現場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小。產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫高濕環境可靠工作。
風機盤管電動二通閥控制原理：
1 VA7010江森型風機盤管電動二通閥二管制溫度控制系統是由溫控器、電動二通閥組成。
2 溫控器檢測室內的溫度并與設定溫度相比較，并根據比較結果對電動二通閥進行通、斷控制，從而使房間溫度保持恒定。
3VA7010江森型 風機盤管電動二通閥溫控器具有模式轉換功能。制冷時，當室內溫度高于設定溫度時，風機盤管將自動運行，同時開閥線接通電動二通閥打開；當室內溫度達到或低于設定溫度時，電動二通閥關閥線接通關閉。制熱時，當室內溫度低于設定值時，風機盤管將自動運行，同時電動二通閥的開閥線接通閥打開；當室內溫度達到或高于設定溫度時，關閥線接通閥關閉。
4 溫控器有"高、中、低"三檔風速，用以調節風機轉速，部分型號可根據溫差自動換擋。
5 溫控器部分型號，當室內溫度低于5度時，自動啟動風機以防止盤管凍裂（此功能可設置）。
風機盤管電動二通閥材質說明：
●閥體材料：鍛造黃銅
●閥桿材料：不銹鋼（AISI302）
●密封材料：丁腈橡膠（NBR）
●驅動器底盤：壓鑄鋁合金
●驅動器蓋：阻燃ABS工程塑料
●工作介質：水
●介質溫度：＜94℃
風機盤管電動二通閥執行器參數：
|
額定電壓
|
功率
|
驅動方式
|
與DF/F-02B閥配合動作時間
|
凈重
|
|
AC220V±10%
|
7W
|
單向電機驅動閥門彈簧復位
|
全開時間：通電后約10秒 關閉時間：斷電后約5秒
|
0.3kg
|
|
AC110V±10%
|
|
AC24V±10%
|
風機盤管電動二通閥主要技術參數:
|
閥門形式
|
聯接螺紋
|
流量系數
|
關閉壓差
|
工作介質
|
流體溫度
|
環境溫度
|
承壓
|
儲存溫度
|
|
常閉二通
|
G1/2
|
1.5Kv
|
0.25MPa
|
冷凍/熱水
|
2～94℃
|
0～65℃相對濕度為不凝露
|
2.5MPa
|
-20～+65℃相對濕度為不凝露
|
|
分流三通
|
G1/2
|
1.5Kv
|
0.25MPa
|
|
常閉二通
|
G3/4
|
2.5Kv
|
0.10MPa
|
|
分流三通
|
G3/4
|
2.5Kv
|
0.10MPa
|
|
常閉二通
|
G1
|
4.8Kv
|
0.06MPa
|
|
分流三通
|
G1
|
4.8Kv
|
0.06MP
|
風機盤管電動二通閥外形尺寸表：
|
尺寸
|
凈重kg
|
|
通道
|
A
長
|
B
高
|
|
二通
|
61
|
123
|
0.60
|
|
二通
|
61
|
123
|
0.60
|
|
二通
|
61
|
123
|
0.65
|
|
三通
|
65
|
139
|
0.65
|
|
三通
|
65
|
139
|
0.70
|
|
三通
|
65
|
139
|
0.70
|
風機盤管電動二通閥產品應用：
VA7010江森型風機盤管電動二通閥二管制控制系統，由溫控器來控制二通閥，溫控器控制原理就是給用戶一個的環境以及節能的目的。避免空調系統不停的工作，使設備壽命更長。
風機盤管電動二通閥產品特性：

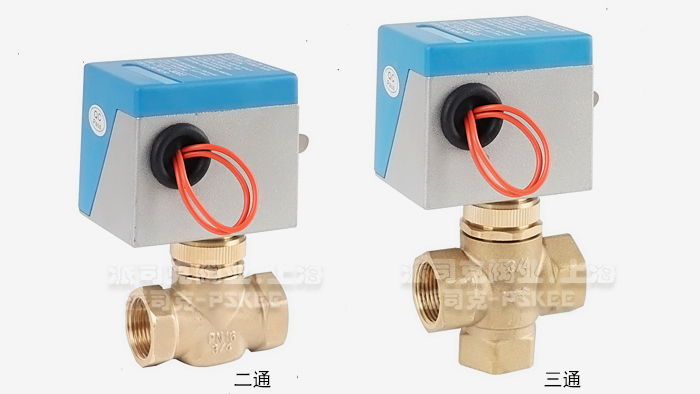

VA7010江森型系列風機盤管電動閥有常閉二通和混合三通兩種形式，按閥口聯接尺寸分有DN15、DN20、DN25三類，按其流通形式和流量特性共分為六種規格。
風機盤管電動閥之驅動器與閥體采用鏍套聯接方式，可以在閥門安裝之后再安裝驅動器，現場裝配，接線靈活、方便。驅動器平面設計可以貼近墻面安裝，占用空間小。產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。
風機盤管電動二通閥操作及注意事項：
VA7010江森型風機盤管電動二通閥馬達罩殼應防止滴水滲入。當二通閥裝于水平管道時，安裝位置及平面夾角不大過85°，如圖二所示。當閥門裝在垂直管道上時，馬達罩殼須防止漏水滲入。
撥動手動操作桿時應緩-慢移動，當手動桿沿箭頭指向慢慢移動并按入缺口內卡住，閥門處于常開狀態，每當電流通過電動閥門時，手動桿會再設定至自動位置。
風機盤管電動二通閥安裝須知：
1.安裝前仔細閱讀本說明書，切斷有關電源并由電工士進行安裝。
2.水流方向同閥體上的箭頭方向相同。
3.閥體須位于風機接水盤上方，以保證出現滴水時落入接水盤中。

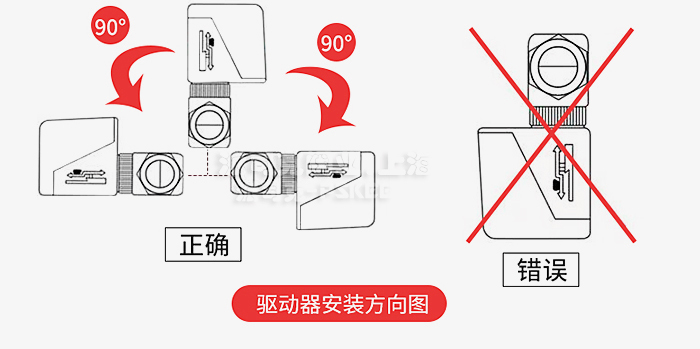

4.閥體及驅動器安裝在垂直方向士60°范圍內，其上方應至少有30MM空間用于拆卸，與周圍管道、設備、建筑物保持足夠的維修操作空間，同時安裝在維修人員通過檢修孔能觸及到的地方。

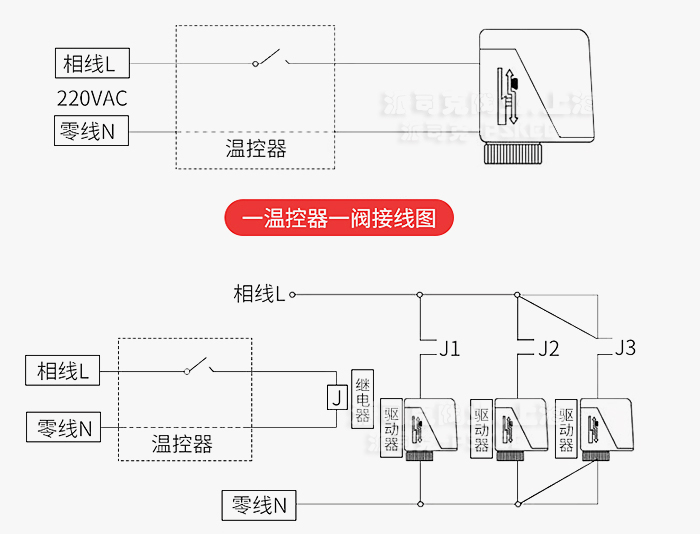

5.兩只及其兩只以上的電動閥不能并聯，如果確需并聯要用繼電器進行隔離。
6.閥體安裝完畢并與管路通過試壓后才安裝驅動器。
7.若驅動器已經安裝到閥體上，那么在安裝調試過程中不能驅動器施力，否則會損壞驅動器。
8.驅動器不能用保溫材料包裹，否則影響其散熱。
9.驅動器通過不小于1.5MM2的導線進行可靠接地，其他線路應符合電工有關標準。
10.安裝完畢并檢查正確無誤后，進行污水通電調試，至少應觀察驅動器的三個完整運行周期，確定所有部件正常和正確位置。
11.經過無水調試合格后，再進行通水調試。系統上下水的壓差嚴格控制在0.15MPA以內，以保證電動閥對水流開關有效性。
注意:通電時間不低于1分鐘，嚴格按照正負接線不得顛倒!①常閉型控制方式:通電打開,，斷電觸發備用電源關閉。②常開型控制方式:通電關閉,斷電觸發備用電源打開。(內置限位開關，開關到位自動斷電不耗電)
內置備用電源，供電關閉，通電打開且為備用電源充電。
