【美標凸耳式高性能蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹美標凸耳式高性能蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高性能蝶閥。

---

美標凸耳式高性能蝶閥產品簡述：

凸耳式高性能蝶閥產品結構浮動式閥座設計，依據壓力源之方向，自動調整座位置，達到蝶閥雙面持壓之效果，並增加了閥座使用壽命，使用壽命可達50萬次以上。閥軸經過防塵設計，防止了流體進入閥軸造成閥軸卡死之情況，美標高性能蝶閥依不同工況，可選用不同材質及性能，閥座采用了PTFE、RTFE、PEEK、METAL等材質，蝶閥可適用于石化、煉油、空分、CDA等工況。

美標凸耳式高性能蝶閥型號說明：

PSK-DBA8150-ANSI（對夾式）: 2"-60"(DN50-1500) PSK-DBA5150-ANSI（單法蘭式）: 2"-1/2"-60"(DN65-1500) PSK-DFA5150（防火型）: 3"-60"(DN80-1500) PSK-DBA8300-ANSI（對夾式）: 2"-60"(DN50-1500) PSK-DBA5300-ANSI（單法蘭式）: 3"-1/2"-60"(DN65-1500) PSK-DFA8300（防火型）: 3"-60"(DN80-1500 軟質閥座：-29℃~210℃ 防火型閥座：-29℃~210℃ 金屬閥座：-29℃~500℃

美標凸耳式高性能蝶閥產品特點：

高性能蝶閥蓄能撓唇式密封座結構設計彈性好，密封可靠。 蝶閥蓄能撓唇是密封結構可補償溫度和壓力的變化。 無需增加0型圈或金屬部件來保持密封。 蝶閥使用壽命長，維修量小。 密封試驗，雙向達到無氣泡泄漏。

美標凸耳式高性能蝶閥設計特點：

1.閥體：美標高性能蝶閥一體式閥體設計 2.壓環：蝶閥壓環設計，可確保密封面止漏效果，法蘭可適用于各種法蘭墊片 3.閥座：達到雙向持壓之效果。（閥門安裝時須將壓環裝置于管中上游端） 4.軸承：上下軸承材料為PTFE+316SS 5.止推環：防止閥軸錯位以及穩定閥軸位置裝置 6.填料：蝶閥多層式PTFE設計 7.支架：利用鑄造方式制作并符合ISO 5211 之標準.

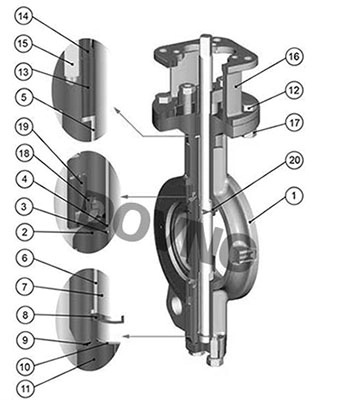

美標凸耳式高性能蝶閥結構圖：

美標凸耳式高性能蝶閥主要材料表：

NO. NAME MATERIAL SPECIFICATION JIS ASTM 1 閥體/BODY CARBON STEEL SC480 A216Gr.WCB STAINLESS STEEL  SCS 13A SCS 14A SCS 16A A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M 2 閥瓣/DISC STAINLESS STEEL SCS 13A SCS 14A SCS 16A A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M 3 護圈/RETAINER STAINLESS STEEL SCS 13A SCS 14A SCS 16A A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M 4 閥座/TEFLON SEAT PTFE PTFE+CLASS FIRER PTFE+GRARHITE PTFE /RPTFE PTFE /RPTFE 5 襯套/BUSHING PTFE+316SS PTFE+316SS PTFE+316SS 6 襯套/BUSHING PTFE+316SS PTFE+316SS PTFE+316SS 7 閥桿/STEM STAINLESS STEEL  SUS 304 SUS 316 630SS XM-19 A182 Gr.F304 A182 Gr.F316 A564 Gr.630 A479 Gr.XM-19 8 銷/PIN STAINLESS STEEL  SUS 316 A240 Gr.316 9 止推環/THRUST RING STAINLESS STEEL  SUS316 A240 Gr.316 10 密封/SEAL PTFE PTFE PTFE 11 底蓋/BOTTOM COVER STAINLESS STEEL  SCS 13A SCS 14A SCS 16A  A351 Gr.CF8 A351 Gr.CF8M A351 Gr.CF3M A216 Gr.WCB CARBON STEEL SC480 A216 Gr.WCB 12 填料/GLAND PACKING PTFEPTFE+GRAPHITE PTFERPTFE PTFERPTFE 13 填料蓋/GLAND STAINLESS STEEL SCS 13A SCS 14A A351 Gr.CF8 A351 Gr.CF8M 14 支架/YOKE DUCTILE IRON CARBON STEEL FCD 450  SC480 A536 Gr.65-45-12 A216 Gr.WCG 15 螺柱/STUD STAINLESS STEEL  SUS304 A193 Gr.B8 16 螺母/NUT STAINLESS STEEL  SUS304 A194 Gr.8 17 螺栓/BOLT STAINLESS STEEL  SUS304 A193 Gr.B8

美標凸耳式高性能蝶閥產品性能：

1.美標凸耳式高性能蝶閥結構獨特、雙面持壓設計，閥門強度符合：ASME B16.34、API 598 2.高性能蝶閥全系列壓環結構，可靠的密封性。 3.蝶閥全系列防靜電導引裝置結構，小的操作扭矩。 5.全口徑通過測試規定,長久使用壽命。 6.金屬閥座泄漏等級符合 7.閥軸逸散符合測試及逸散排放要求（OPTIONS） 8.蝶閥連接方式有對夾式、單法蘭式。

美標凸耳式高性能蝶閥規格：

閥門系列 PSK-DA5150-ANSI、PSK-DBA8150-ANSI PSK--DA4150、（低溫型-L） 連接形式 對夾式、凸耳式、法蘭式、低溫型等 壓力等級 PN16、PN25、PN40、ANSI Class150、 ANSI Class300 規格 2.5"~24" 適用溫度 軟質閥座：-29℃~210℃ 防火型閥座：-29℃~210℃金屬閥座：-29℃~500℃ 売體材料 PTFE/RTFE/PPL/PEEK/防火閥座 閥座密封材料 WCB/304/304L/316/316L/雙相鋼/蒙乃爾等 結構長度 GB、API 609、DIN 連接標準 ASME B16.5、HG20592

美標凸耳式高性能蝶閥技術參數：

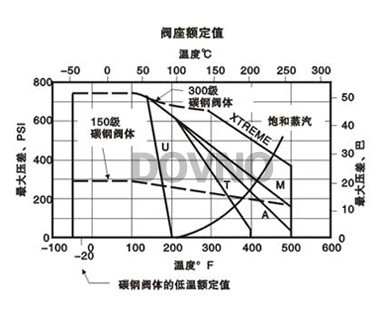

閥座額定值 曲線上表示的閥座額定值只對閥座而言，是基于閥門全閉時蝶板兩端的壓差。這些額定值可作為通用條件下的使用指南。依據以往經驗，經過改進和變換其他閥座材料，使用的額定值可更離。

PTFEM：增強PTFE  316不銹鋼或20號合金閥桿的14"-60"(DN350-1500) 的150級閥門的大壓力差為 150pis316不銹鋼或20號合金閥桿的3"-36"(DN80-900)的300級閥門的大壓力差為300pis 電動高性能蝶閥-閥體額定值 閥體的大工作壓力和各種材料兩體的試驗壓力示于下面的閥體壓力額定值表中。 實際工況使用壓力要根據座額定值來決定。

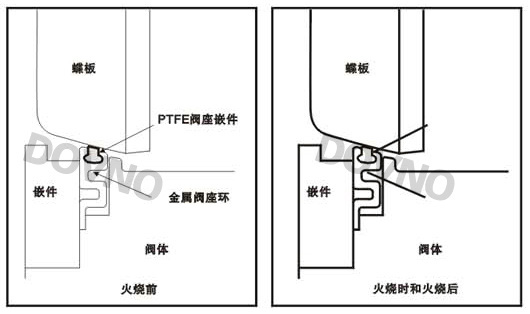

美標凸耳式高性能蝶閥標準閥座密封：

本凸耳式高性能蝶閥的標準閥座密封使用PTFE和高分子量的聚乙烯為材料。設計為蓄能唇式結構，不管流體的方向如何，變形后能恢復到原先的位置與蝶板保持密封。

閥門關閉時碟板是閥座稍稍變形。 這一變形"激勵"了閥座。閥座密 封面的激勵使它與碟板的邊緣 保持長久的密封。 當嵌件側受壓時，壓力被施加于 唇緣的下方，進一步加大了 碟板與閥座之間的密封力。 當壓力施加于非嵌件的一側時，碟板被 推向閥座。由于碟板的輪廓呈球形，碟 板越向 閥座推進，關閉就越緊密。 唇 緣與嵌件底部的槽接觸，限制了閥座的 過量移動。

美標凸耳式高性能蝶閥-閥座密封：

ANSI規定了控制閥的泄漏等級和試驗程序。其中VI級為低泄漏等級。高性能對夾式蝶閥能達到MSS-SP61規定的無氣 泡密封，要高于VI級。

美標凸耳式高性能蝶閥-閥體額定值：

閥體的大工作壓力和各種材料兩體的試驗壓力示于下面的閥體壓力額定值表中。實際工況使用壓力要根據座額定值來決定。

150級閥體額定值 單位 溫度° F 碳鋼 316不銹鋼 20合金 蒙乃爾 -20to100 285 275 230 230 200 260 240 200 200 300 230 215 180 190 400 200 195 160 185 500 170 170 150 170 試驗壓力 450 425 350 350

300級閥體的額定值 單位psi 溫度° F 碳鋼 316不銹鋼 20合金 蒙乃爾 -20to100 740 720 600 600 200 675 620 520 530 300 655 560 465 495 400 635 515 420 480 500 600 480 390 475 試驗壓力 1125 1100 900 900

300級閥體的額定值 單位Bar() 溫度 ℃ 碳鋼 316不繡鋼 20合金 蒙乃爾 -29to38 51 49.6 41.4 41.1 93 46.5 42.7 35.9 36.5 149 45.2 38.6 32.1 34.1 204 43.8 35.5 29 33.1 260 41.4 33.1 26.9 32.8 試驗壓力 77.6 75.8 62 62

美標凸耳式高性能蝶閥流量參數：

下表提供了本樣品DR蝶閥的流量系數。Cv值表示壓差為1磅/英尺2（0.07巴），溫度為60° F(15.6℃))時每分鐘流過全開啟閥門的水流量，單位為美國加侖數/分鐘。

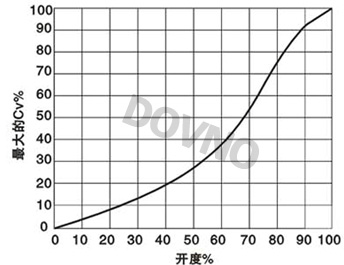

為確定中間位置閥門的Cv值 1、從曲線表中確定大Cv值的百分率 2、將曲線表中的大Cv值的百分率乘以流量數據表中的Cv值。 例如：6"(DN150)150Lb蝶閥70%開度時的Cv值為： (1)從曲線表中碗定6"(DN150)150Lb蝶閥70%開度時的大Cv值的百分率為53% (2)53%的大Cv值為，Cv值=0.53X1050=560

高性能蝶閥

法蘭蝶閥

對夾蝶閥

電動蝶閥

氣動蝶閥

三偏心蝶閥

美標蝶閥

真空蝶閥

粉體蝶閥

衛生級蝶閥

鋁合金蝶閥

蝸輪蝶閥

防結露蝶閥

伸縮蝶閥

不銹鋼蝶閥

·美標凸耳式高性能蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·美標凸耳式高性能蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·美標凸耳式高性能蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·美標凸耳式高性能蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·美標凸耳式高性能蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
