【二片式高平臺球閥】派司克品牌.質量保證，派司克閥業全方面介紹二片式高平臺球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列二片式高平臺球閥。

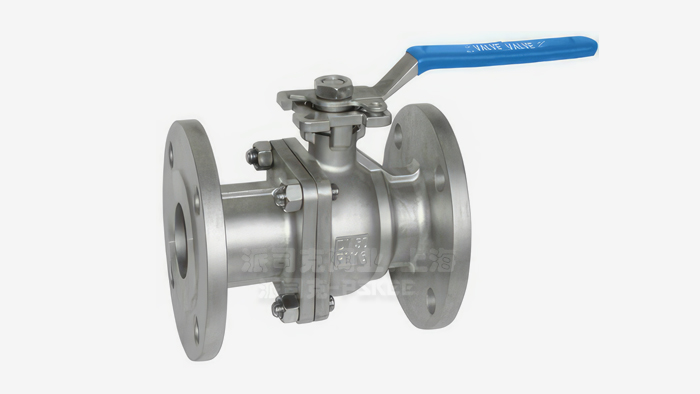

二片式高平臺球閥產品簡述：
二片式高平臺球閥采用新的ISO5211平臺結構，閥桿上面有平臺，
高平臺球閥也是為執行器而生的新球閥系列產品，高平臺球閥可直接安裝執行器，免于支架。更易于安裝與維修。
球閥采用硅溶膠鑄造工藝，產品外觀要于普通二片式球閥。如果安裝管道上只做手動，則不必要選擇高平臺球閥系列。普通二片式球閥也可以安裝執行器，但要加支架，閥門緊固螺栓要加長，方便安裝支架。
|
二片式高平臺球閥應用：
|
|
二片高平臺球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。球閥閥體采用二片式組合，高平臺結構，配以氣動或電動執行機構，可實現對介質的嚴密切斷調節；高平臺球閥材質有:WCB、304SS、316SS等材質。 本類球閥應安裝在管道的水平方向。
|
|
|
|
二片式高平臺球閥設計標準：
|
防爆中軸/全流
設計和制造標準按照Design: GB/T12237/1989；
結構長度按照face toface : GB/T12221-1989；
法蘭端尺寸按照End Flange：GB9113.1；
檢驗和測試按照Test: GB/T13927-1992；
防火設計測試Fire Safe：API607；
|
|
|
|

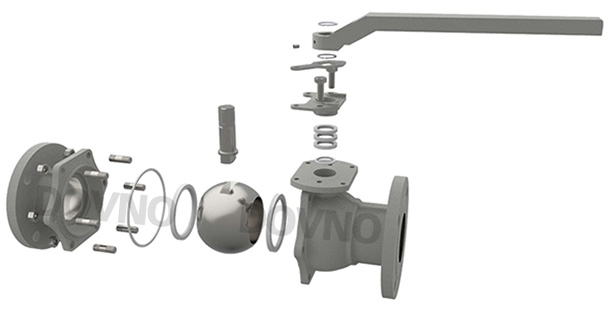

二片式高平臺球閥結構圖：
|
|
|
|
|
二片式高平臺球閥主要材料表：
|
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
球
|
SUS316
|
SUS304
|
|
六角螺母
|
A194-B8
|
|
彈性墊片
|
SUS304
|
|
密封圈
|
PTFE/VITON
|
|
閥座
|
PTFE/RPTFE/PPL
|
|
閥桿
|
SUS316
|
SUS304
|
|
O型圈
|
FKM(VITON)
|
|
止推墊
|
PTFE/RPTFE
|
|
填料
|
PTFE/GRAFOIL
|
|
蝶簧
|
SUS304
|
|
閥桿螺母
|
A194-B8
|
|
填料壓蓋
|
SUS304
|
|
手柄
|
SUS201
|
|
定位桿
|
SUS304
|
|
內六角圓柱頭螺釘
|
SUS304
|
|
六角螺母
|
A194-B8
|
|
雙頭螺栓
|
A193-8
|
|
|
|
|

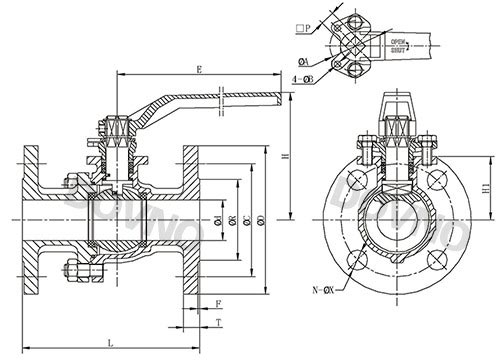

二片式高平臺球閥外形尺寸圖：
|
|
|
|
|
二片式高平臺球閥外形尺寸表：
|
|
Size
|
PN
|
d
|
L
|
R
|
C
|
D
|
H
|
H1
|
E
|
F
|
T
|
□P
|
ø A
|
ØB
|
N
|
ØX
|
ISO 5211
|
|
DN15
|
PN16
|
15
|
13
|
45
|
65
|
95
|
78
|
34
|
150
|
2
|
14
|
11
|
42
|
4
|
4
|
14
|
F04
|
|
DN20
|
PN16
|
20
|
130
|
58
|
75
|
105
|
80
|
35
|
150
|
2
|
14
|
11
|
42
|
4
|
4
|
14
|
F04
|
|
DN25
|
PN16
|
25
|
140
|
68
|
85
|
115
|
88
|
45
|
150
|
2
|
14
|
11
|
42
|
4
|
4
|
14
|
F04
|
|
DN32
|
PN16
|
32
|
165
|
78
|
100
|
140
|
100
|
50
|
170
|
2
|
16
|
14
|
50
|
5
|
4
|
18
|
F05
|
|
DN40
|
PN16
|
38
|
165
|
88
|
110
|
150
|
122
|
60
|
230
|
3
|
16
|
17
|
70
|
6
|
4
|
18
|
F07
|
|
DN50
|
PN16
|
50
|
203
|
102
|
125
|
165
|
130
|
68
|
230
|
3
|
16
|
17
|
70
|
6
|
4
|
18
|
F07
|
|
DN65
|
PN16
|
65
|
222
|
122
|
145
|
185
|
148
|
86
|
230
|
3
|
18
|
17
|
70
|
6
|
4
|
18
|
F07
|
|
DN80
|
PN16
|
78
|
241
|
138
|
160
|
200
|
167
|
96
|
305
|
3
|
20
|
22
|
102
|
8
|
8
|
18
|
F10
|
|
DN100
|
PN16
|
100
|
305
|
158
|
180
|
220
|
188
|
117
|
305
|
3
|
20
|
22
|
102
|
8
|
8
|
18
|
F10
|
|
DN125
|
PN16
|
125
|
356
|
188
|
210
|
250
|
246
|
141
|
500
|
3
|
22
|
22
|
125
|
10
|
8
|
18
|
F12
|
|
DN150
|
PN16
|
150
|
394
|
212
|
240
|
285
|
288
|
172
|
650
|
3
|
24
|
27
|
125
|
10
|
8
|
23
|
F12
|
|
DN200
|
PN16
|
200
|
457
|
268
|
295
|
340
|
329
|
213
|
850
|
3
|
26
|
27
|
125
|
10
|
12
|
23
|
F12
|
|
DN250
|
PN16
|
250
|
533
|
320
|
355
|
405
|
396
|
255
|
1400
|
3
|
30
|
36
|
140
|
14
|
12
|
25
|
F14
|
|
二片式高平臺球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密；直通的閥體內腔為介質提供了阻力很小、直通的流道；二片式高平臺球閥本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等工作介質。
·二片式高平臺球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實的質量跟蹤、客戶檔案、售后保障。
·二片式高平臺球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·二片式高平臺球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·二片式高平臺球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·二片式高平臺球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
