【不銹鋼絲扣
截止閥】派司克品牌.質量保證，派司克閥業全方面介紹011JH不銹鋼蘇式
絲扣截止閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及截止閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列不銹鋼絲扣截止閥。
|
不銹鋼蘇式絲扣截止閥設計特點：
|
1、不銹鋼絲扣截止閥結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、不銹鋼絲扣截止閥密封性好，密封面間磨擦力小，壽命較長。
|
|
|
不銹鋼蘇式絲扣截止閥產品特點:
|
不銹鋼絲扣截止閥多種螺紋端選擇
不銹鋼一體式閥座
絲扣截止閥采用脫臘鑄造
|
|
|
|
不銹鋼蘇式絲扣截止閥標準：
|
不銹鋼絲扣截止閥設計標準/Design:ASME B16.34
壁厚標準/Wall Thickness:ASME B16.34
螺紋標準/Pipe Threda:ASME B1.20.1, BS21
DIN 2999/259, ISO 228/1 JIS B0203, ISO 7/1
檢測標準/Inspection & testing: MSS SP-110, EN12266
|
|
|
|

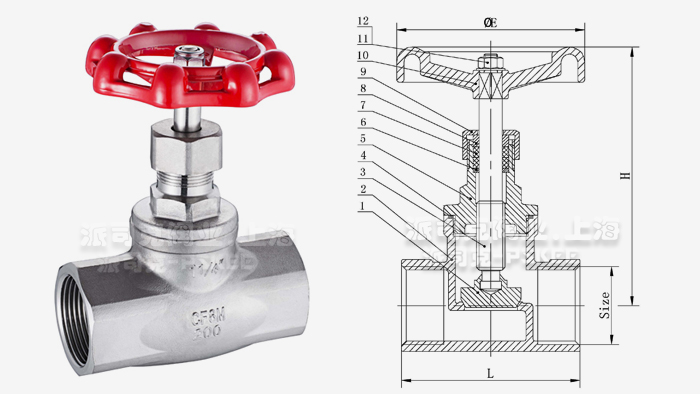

不銹鋼蘇式絲扣截止閥結構圖：
|
|
|
|
|
|
不銹鋼蘇式絲扣截止閥主要零部材料表：
|
|
序號
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
1
|
閥瓣
|
SUS316
|
SUS304
|
|
2
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
|
3
|
閥桿
|
SUS316
|
|
4
|
密封圈
|
PTFE/RPTFE/PPL
|
|
5
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
|
6
|
墊圈
|
SUS304
|
|
7
|
填料
|
PTFE/RPTFE/PPL
|
|
8
|
填料壓蓋
|
SUS304
|
|
9
|
填料螺母壓蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
|
10
|
手輪
|
Aluminum
|
|
11
|
彈性墊片
|
SUS304
|
|
12
|
六角螺母
|
A194-8
|
|
|
|
|
不銹鋼蘇式絲扣截止閥外形尺寸表：
|
|
序號
|
L
|
H
|
E
|
|
1/4"
|
60
|
80
|
70
|
|
3/8"
|
60
|
80
|
70
|
|
1/2"
|
65
|
82
|
70
|
|
3/4"
|
80
|
90
|
70
|
|
1"
|
90
|
98
|
70
|
|
1-1/4"
|
105
|
115
|
90
|
|
1-1/2"
|
120
|
125
|
90
|
|
2"
|
140
|
140
|
90
|
|
不銹鋼蘇式絲扣截止閥屬于強制密封式閥門，所以在閥門關閉時，須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，不銹鋼蘇式絲扣截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。
·不銹鋼蘇式絲扣截止閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·不銹鋼蘇式絲扣截止閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·不銹鋼蘇式絲扣截止閥決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·不銹鋼蘇式絲扣截止閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·不銹鋼蘇式絲扣截止閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
