【三片式德標球閥】派司克品牌.質量保證，派司克閥業全方面介紹三片式德標球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列德標球閥。

三片式德標球閥概述：

德標法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。閥體內腔為介質提供了阻力很小、直通的流道;德標法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。本類閥應安裝在管道的水平方向。

三片式德標球閥設計標準：

APPLECABLE STANDARDS：
防爆中軸/全流Blow-out Proof stem/Full port
設計和制造標準按照Design: DIN3357 EN 12516-1；
結構長度按照face toface : DIN EN 1092-1；
法蘭端尺寸按照End Flange：DIN3202；
檢驗和測試按照Test: DIN3230 EN12266；
防火設計測試Fire Safe：API607 ISO 10497；

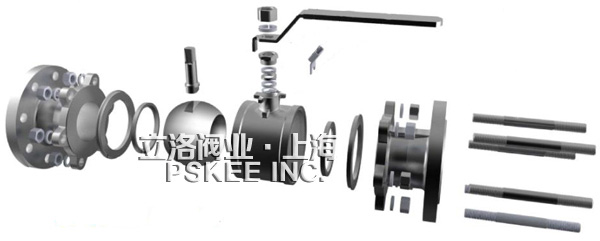

三片式德標球閥結構圖：

三片式德標球閥材料表：

零件名稱PART NAME	材質MATERIAL
閥體BODY	SS304/SS316
球體 BALL	SS304/SS316
螺母GLAND NUT	SS304/SS316
螺栓BOLT	SS304/3SS16
密封線JOINT GASKET	PTFE
密封圈JOINT RING	PTFE
止推墊STOP RING	PTFE
閥桿STEM	SS304/SS316
填料STEM PACKING	PTFE
定位片STOP	304/SS316
鎖片 LOCKPAD	SS304
壓蓋GLAND	CF8/CF8M
卡簧SNAP RING	3SS04/SS316
手柄HANDLE	CF8/CF8M
壓蓋螺栓GLAND BOLT	SS304/SS316

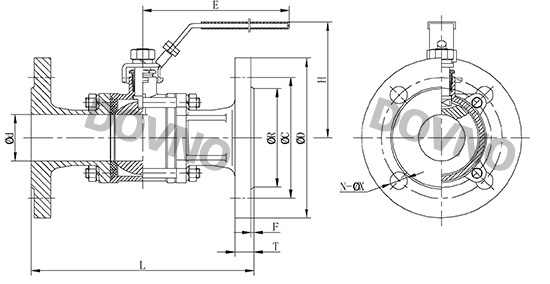

三片式德標球閥外形尺寸圖：

三片式德標球閥外形尺寸表：

單位：mm

Size	PN	d	L	R	C	D	H	E	F	T	N	ØX
1/2"	10-40	15	130	45	65	95	77	160	2	14	4	14
3/4"	10-40	20	150	58	75	105	90	160	2	16	4	14
1"	10-40	25	160	68	85	115	92	180	2	16	4	14
1-1/4"	10-40	32	180	78	100	140	105	200	2	16	4	18
1-1/2"	10-40	38	200	88	110	150	111	220	3	16	4	18
2"	10-40	50	230	102	125	165	120	220	3	18	4	18
2-1/2"	10-16	65	290	122	145	185	145	280	3	18	4	18
3"	10-16	78	310	138	160	200	155	280	3	20	8	18
4"	10-16	100	350	158	180	220	168	300	3	20	8	18

三片式德標球閥很小的轉動力矩就能關閉嚴密。閥體內腔為介質提供了阻力很小、直通的流道。德標法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，三片式德標球閥還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。

相關產品

名稱：三片式德標球閥

名稱：德標法蘭球閥

名稱：3PC德標內螺紋球閥

名稱：二片式德標螺紋球閥

·三片式德標球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·三片式德標球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·三片式德標球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·三片式德標球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·三片式德標球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。

產品品牌	PSKEE
產品型號	PSK-3041F-DIN
產品口徑	DN15-DN100
產品壓力	1.6-4.0Mpa
產品材質	CF8,CF8M
產品應用	石油，化工，電力
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。
