【2PC美標法蘭球閥】派司克品牌.質量保證，派司克閥業全方面介紹2PC美標法蘭球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列美標球閥。

---

2PC美標法蘭球閥概述：

2PC美標法蘭球閥采用兩片式分體式結構設計，按ASME B16.34設計標準，球閥結構長度：ASME B16.10，法蘭標準ASME B16.5。2PC美標法蘭球閥具有防火結構，采用ISO5211直接安裝執行器的平臺設計；球體與球體之間帶防靜電裝置；閥桿防爆出設計；有雙層閥桿填料符合閥桿泄露測試要求；雙碟形彈片自動壓緊填料設計。

2PC美標法蘭球閥設計標準：

APPLECABLE STANDARDS： 防爆中軸/全流Blow-out Proof stem/Full port 設計和制造標準按照Design: ASME B16.34,API608； 結構長度按照face toface : ASME B16.10； 法蘭端尺寸按照End Flange：ASME B16.5； 檢驗和測試按照Test: API598； 防火設計測試Fire Safe：API607；

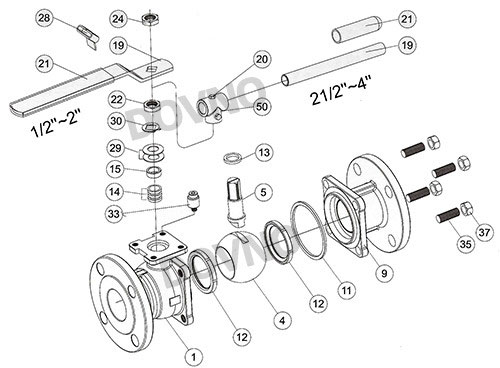

2PC美標法蘭球閥結構圖：

2PC美標法蘭球閥主要材料表

NO. PART NAME JIS-10K PN16/40 CLASS150/300 1 本體BODY SCS13 1.4408 1.0619 CF8M WCB 2 球 BALL SCS13 CF8M CF8 SS316 CF8 3 中軸 STEM SS304 SS316 SS304 SS316 CF8 4 側蓋 END CAP SCS13 1.4408 1.6019 CF8M WCB 5 大薄片 BODY SEAL PTFE PTFE PTFE PTFE PTFE 6 球墊 SEAT RTFE RTFE RTFE RTFE RTFE 7 小薄片 THRUST WASHER PTFE PTFE PTFE PTFE PTFE 8 中口 STEM PACKING  PTFE PTFE PTFE PTFE PTFE 9 抗磨片 THRUST WASHER RTFE+25%G.F RTFE+25%G.F RTFE+25%G.F RTFE+25%G.F RTFE+25%G.F 10 鐵圈 GLAND SS304 SS304 SS304 SS304 SS304 11 把手 HANDLE SS304 SS304 SS304 SS304 SS304 12 膠套 HANDLE COVER PLASTIC PLASTIC PLASTIC PLASTIC PLASTIC 13 下螺帽 STEM NUT SS304 SS304 SS304 SS304 SS304 14 方型華司 HANDLE WASHER SS304 SS304 SS304 SS304 SS304 15 上螺帽 HANDLE NUT SS304 SS304 SS304 SS304 SS304 16 鎖片 LOCKING PAD SS304 SS304 SS304 SS304 SS304 17 盤型華司 BELLEVILLE WASHER SS304 SS304 SS304 SS304 SS304 18 防松花司 STOP WASHER SS304 SS304 SS304 SS304 SS304 19 O型圈 VITON VITON VITON VITON VITON 20 擋片STOP SS304 SS304 SS304 SS304 SS304 21 螺栓 STUD 193 Gr.B8 193 Gr.B8 193 Gr.B8 193 Gr.B8 193 Gr.B8 22 螺帽 NUT 193 Gr.8 193 Gr.8 193 Gr.8 193 Gr.8 193 Gr.8

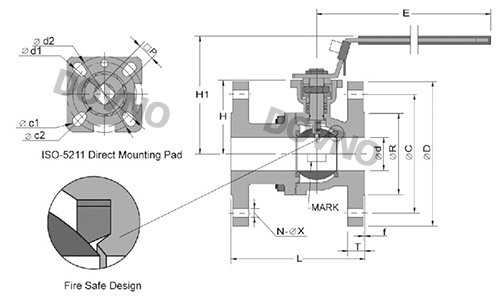

2PC美標法蘭球閥外形尺寸圖：

2PC美標法蘭球閥外形150LB尺寸表：

Site L ΦD ΦR ΦC ΦD H H1 E T f N  ΦX Φd1 Φd2 ΦC1 ΦC2 P 1/2" 108 15 35 60 90 48.5 76 110 11 2 4 16 42 36 6 6 9 3/4" 117 20 40 70 100 53.5 81 110 11 2 4 16 42 36 6 6 9 1" 127 25 51 79 110 59 90 130 12 2 4 16 50 42 7 6 11 1-1/4" 140 32 63 89 115 71 102 160 13 2 4 16 50 42 7 6 11 1-1/2" 165 40 73 98 125 77.5 114.5 185 14 2 4 16 70 50 9 7 14 2" 178 50 92 121 150 85 122 185 16 2 4 19 70 50 9 7 14 2-1/2" 190 65 105 140 180 100 168 305 18 2 4 19 102 70 11 9 17 3" 203 80 127 153 190 110 178 305 19 2 8 19 102 70 11 9 17 4" 229 100 157 186 230 130 198 305 24 2 8 19 102 70 11 9 19

2PC美標法蘭球閥采用兩片式分體式結構設計，按ASME B16.34設計標球閥具有防火結構，采用ISO5211直接安裝執行器的平臺設計；球體與球體之間帶防靜電裝置；閥桿防爆出設計；有雙層閥桿填料符合閥桿泄露測試要求；自動壓緊填料設計。
