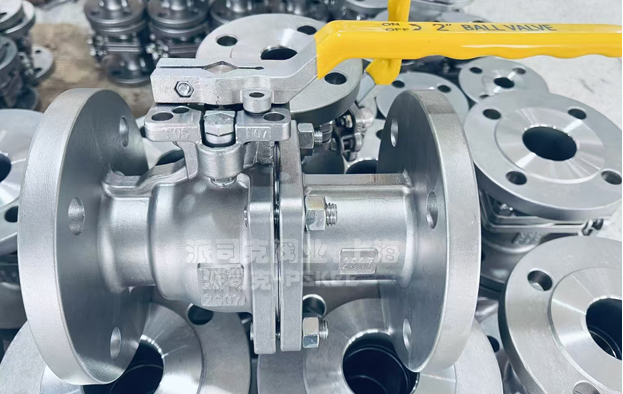

高平臺法蘭球閥

產品品牌	PSKEE
產品型號	PSK-2041QF-H
產品口徑	1/2-5寸
產品壓力	1.6Mpa-4.0Mpa
產品材質	WCB,CF8,CF8M
產品應用	電站，石油，化工
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。

【高平臺法蘭球閥】派司克品牌.質量保證，派司克閥業全方面介紹高平臺法蘭球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高平臺法蘭球閥。

高平臺法蘭球閥產品概述：

高平臺球閥是一種法蘭球閥類別，它有著自身結構的一些優越性，球閥開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的嚴密切斷。高平臺法蘭球閥廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

高平臺法蘭球閥執行機構:

高平臺法蘭球閥采用系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動；大口徑高平臺法蘭球閥采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在高平臺法蘭球閥頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、高平臺法蘭球閥IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與高平臺球閥的同步精度。

高平臺法蘭球閥設計標準：

防爆中軸/全流
設計和制造標準按照: GB/T12237/1989；
結構長度按照: GB/T12221-1989；
法蘭端尺寸按照：GB9113.1；
檢驗和測試按照: GB/T13927-1992；
防火設計測試：API607；

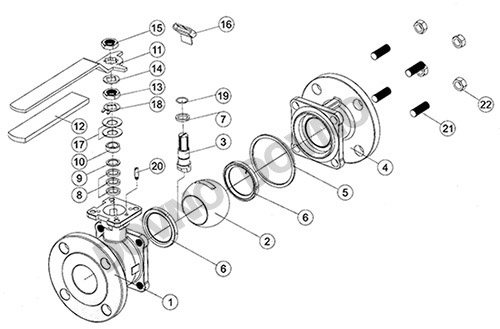

高平臺法蘭球閥結構圖：

高平臺法蘭球閥材料表

NO.	PART NAME	PN16/40		CLASS150/300
1	本體BODY	1.4408	1.0619	CF8M	WCB
2	球 BALL	CF8M	CF8	SS316	CF8
3	中軸 STEM	SS316	SS304	SS316	CF8
4	側蓋 END CAP	1.4408	1.6019	CF8M	WCB
5	大薄片 BODY SEAL	PTFE	PTFE	PTFE	PTFE
6	球墊 SEAT	RTFE	RTFE	RTFE	RTFE
7	小薄片 THRUST WASHER	PTFE	PTFE	PTFE	PTFE
8	中口 STEM PACKING	PTFE	PTFE	PTFE	PTFE
9	抗磨片 THRUST WASHER	RTFE+25%G.F	RTFE+25%G.F	RTFE+25%G.F	RTFE+25%G.F
10	鐵圈 GLAND	SS304	SS304	SS304	SS304
11	把手 HANDLE	SS304	SS304	SS304	SS304
12	膠套 HANDLE COVER	PLASTIC	PLASTIC	PLASTIC	PLASTIC
13	下螺帽 STEM NUT	SS304	SS304	SS304	SS304
14	方型華司 HANDLE WASHER	SS304	SS304	SS304	SS304
15	上螺帽 HANDLE NUT	SS304	SS304	SS304	SS304
16	鎖片 LOCKING PAD	SS304	SS304	SS304	SS304
17	盤型華司 BELLEVILLE WASHER	SS304	SS304	SS304	SS304
18	防松花司 STOP WASHER	SS304	SS304	SS304	SS304
19	O型圈	VITON	VITON	VITON	VITON
20	擋片STOP	SS304	SS304	SS304	SS304
21	螺栓 STUD	193 Gr.B8	193 Gr.B8	193 Gr.B8	193 Gr.B8
22	螺帽 NUT	193 Gr.8	193 Gr.8	193 Gr.8	193 Gr.8

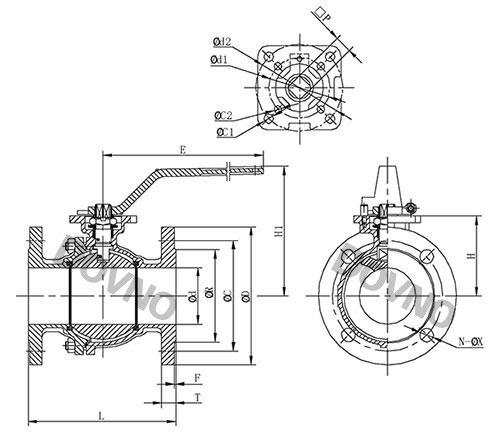

高平臺法蘭球閥外形尺寸圖：

高平臺法蘭球閥外形尺寸表：

單位：mm

Size	PN	d	L	R	C	D	H	H1	E	F	T	□P	Ød1	Ød2	ØC1	ØC2	N	ØX	ISO 5211
1/2"	PN16	15	13	45	65	95	49	76	110	2	14	9	42	36	6	6	4	14	F03-F04
3/4"	PN16	20	130	58	75	105	54	81	110	2	14	9	42	36	6	6	4	14	F03-F04
1"	PN16	25	140	68	85	115	60	90	130	2	14	11	50	42	7	6	4	14	F04-F05
1-1/4"	PN16	32	165	78	100	140	71	102	160	2	16	11	50	42	7	6	4	18	F04-F05
1-1/2"	PN16	38	165	88	110	150	78	115	185	3	16	14	70	50	9	7	4	18	F05-F07
2"	PN16	50	203	102	125	165	85	122	185	3	16	14	70	50	9	7	4	18	F05-F07
2-1/2"	PN16	65	222	122	145	185	100	168	305	3	18	17	102	70	11	9	4	18	F07-F10
3"	PN16	78	241	138	160	200	110	178	305	3	20	17	102	70	11	9	8	18	F07-F10
4"	PN16	100	305	158	180	220	130	198	305	3	20	22	102	70	11	9	8	18	F07-F10
5"	PN16	125	356	188	210	250	165	234	500	3	22	27	125	102	14	12	8	18	F12-F14

高平臺法蘭球閥采用兩片式分體式結構設計，按GB/T12237設計標準，結構長度：GB/T12221，法蘭標準GB/T9113。高平臺球閥可按用戶要求設計防火結構，ISO5211平臺設計；防靜電裝置；防爆出設計；高平臺法蘭球閥有雙層閥桿填料符合德國TUVTA-LUFT的閥桿泄露測試要求；自動壓緊填料設計。
