產品作用：
組合式減壓閥是PSKEE公司結合原產品改進的
減壓閥，相比同類產品，CZY46H型減壓閥以高減壓比，大流量，進口壓力適應能力強，低噪音，使用壽命長等優點倍受用戶的好評。廣泛應用于國內外各水電站和泵站。
產品結構形式：

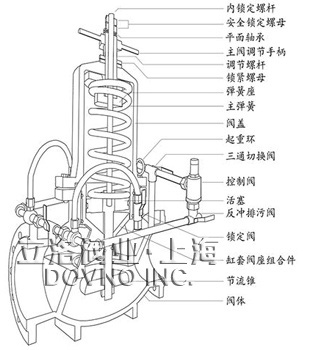

如圖所示，ZCY46H活塞式減壓閥是由主閥和反饋系統組成，圖中所示為功能代號4的產品，雙反饋，可反沖排污，內鎖定保護型。
產品性能：
組合式減壓閥是專為復雜工況下運行的供水系統量身設計的減壓設備，由出口壓力鎖定系統，反饋統，和主閥閥體組成。組合式減壓閥與常規減壓閥的區別在于：
1、反沖排污系統可適用更多不佳水質；
2、出口壓力鎖定系統可以鎖定出口壓力上限；
3、大過流量超過5000m3/h，大應用單機800MW）
4、減壓比大值可達到12:1，高應用水頭320米
5、反饋系統互為備用可供不停機檢修。
1.組合式減壓閥出口壓力鎖定工作原理：
組合式減壓閥是專為復雜工況下運行的供水系統量身設計的減壓設備，由出口壓力鎖定系統，反饋統，和主閥閥體組成。
每一臺合格的減壓閥閥體均經受了超過60分鐘的1.5倍強壓實驗，杜絕閥體缺陷，即使歷經連續運行也不會出現破裂漏水等故障。 出口壓力內鎖定裝置是為防止反饋系統遭受意外損壞后，在主活塞下方失壓時，保持出口壓力P2值的剛性保護裝置。
2、組合式減壓閥自動調節原理：
組合式減壓閥是一種在復雜多變的工況下亦可利用水壓進行自我調節的減壓閥穩壓閥，在進口壓力和流量產生變化的時候保持出口的壓力和流量穩定。其完全實現自力控制，調試簡單，運行可靠。
3、組合式減壓閥的雙反饋切換原理：
組合式減壓閥的反饋系統是根據減壓閥出口壓力的變化信號來控制過流面積（節流錐開度）的獨立系統。減壓閥裝備有互為備用的雙反饋系統，啟用A系統即停用B系統的運行模式可以達到減壓閥不停機檢修的目的。
4、 組合式減壓閥反沖排污工作原理：
水電站的運行工況比較復雜，尤其水質的好壞直接關系到設備的運行。針對泥沙含量較大的水電站，除了在減壓閥的過流位置采用不銹鋼材質并堆焊鎳基合金防磨蝕外，減壓閥的反沖排污裝置亦能有效地防止反饋控制系統的堵塞，使減壓閥在多泥沙雜物的水質中保持良好的工況。（反沖排污系統標配為手動控制，根據水質實際情況把握反沖排污頻率，或直接采用PLC自動反沖排污裝置。）
