1、安全信息
2、產品信息
3、安裝
4、運行環境
5、維修
6、備件
7、安裝附圖
為了您的正確使用請仔細閱讀

1.安全信息
遵守運行說明，由專業合格人員正確安裝、調試、維護是該疏水閥安全運行的保證。安裝中必須遵守管道線路和工廠建筑安裝指南的安裝指南，工具的正確使用方法及配備必要的安全設備。
警告：
閥門中閥體墊片、密封墊片包括所有薄的支撐環、不銹鋼墊片，如果其操作處理不當將導致對人劃傷、割傷！
隔離：
考慮到正在關閉或者已經關閉的閥前的截止閥，可能使管路系統或者其他部分、操作人員處于危險之中，都要進行隔離操作。危險可能包括通風隔離保護設備、報警裝置，確保截止閥逐步關閉，以免系統管路震動。
壓力：
在進行維修之前，請考慮管道中的物質。確保對維修的該閥門與壓力系統安全隔離，并確保被隔離部分的壓力完全排出，不要認為壓力表顯示為零時，就確定已經無壓力，需要打開泄壓閥來完全泄壓，再進行操作。
溫度：
對要進行維修的閥門隔離后要冷卻至常溫，以免燙傷，并且要考慮到穿防護服、防護鏡和安全帽。
處理：
這些產品可再循環利用。處理得當不會對生態造成危害。

2、產品信息
2.1、簡介
FT14、FT44鑄鋼杠桿浮球式蒸汽疏水閥，內置自動排空氣裝置。

2.2、口徑和連接
口徑:從1/2in--6in（DN15-DN150）
螺紋連接：GB/T7505(55°) GB/T12716（60°） BSP（英制） NPT（美制）
法蘭連接：GB/T國標 JB/T機械部 HG化工部 ASME美標 JIS日標
壓力范圍：0.25Mpa--10.0Mpa（2.5bar-100bar） 125Lb--900Lb 10K--20K

2.3、限制條件（執行標準：ISO 6552）

項 目	GB/T、 JB/T、 HG 國標、機械部、化工部單位：Mpa				ASME 美標 單位：Lb		JIS 日標 單位：K
閥體最大設計壓力	1.6	2.5	4.0	6.3	150	300	5	10
PMA 最大允許壓力	1.6	2.5	4.0	6.3	150	300	5	10
TMA 最大允許溫度：°C	250	250	250	250	250	250	250	250
PMO 最大操作壓力	1.4	2.2	3.2	5.0	125	250	3.5	8
TMO 最大操作溫度：°C	250	250	250	250	250	250	250	250
冷態測試最大水壓	2.4	3.75	6.0	9.5	230	450	8	15

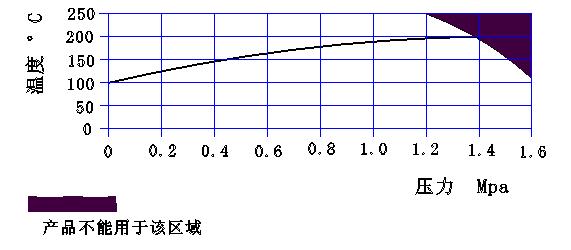

2.4、運行范圍

3.安裝疏水閥
注：在進行安裝操作前仔細閱讀第1節的《安全信息》
參照安裝維修指南、銘牌和技術手冊，確定產品符合安裝的條件
3.1、檢查材料、壓力和溫度的最大值。如果產品的最大運行條件低于它所安裝的系統，則不能進行安裝操作；并確保管路系統中有安全裝置防止超壓。
3.2.1、安裝使用前必須用壓力氣體吹掃管線，清除污垢、灰塵、雜物等。
3.2.2、本系列疏水閥門應安裝在蒸汽管路較低的位置，閥門前裝有過濾器、截止閥；閥門后應裝有止回閥，同時安裝旁路閥和旁通閥。
3.2.3、介質流向安裝方向必須與閥門上所標示的方向一致，并且基本水平安裝。
3.2.4、安裝注意閥門要處于水平方位，指閥體本身的水平和垂直，不允許傾斜、倒置等。
3.2.5、FTGS14-C、FTGS44-C內置的破蒸汽氣鎖裝置置于排放位置，應順時針旋轉至關閉。
3.2.6、安裝或者維修后保證系統能正常運行前需要對該閥調試。必須在報警或保護裝置上進行測試。
注：如果疏水閥排向大氣要保證排至安全點，排放的液體溫度可達到100°C。
警告：
閥蓋墊片中含有一片薄的不銹鋼加強環，如處理不當會造成割傷

4.運行環境
4.1、疏水閥適應于任何蒸氣管路上疑結水排泄和回收。
4.2、可用于壓力空氣排放氣的水分（如對壓縮機儲氣罐和管路的積水進行排放）
4.3、浮球式疏水閥具有連續排放性，冷疑水一形成就立即排放。啟動時熱靜力型排空氣閥排除空氣防止氣鎖，熱的冷疑水會關閉排空閥，當它到達疏水閥閥腔時，在一定的水位時浮球臂桿裝置打開主閥系統一直排放冷疑水，當蒸汽到達時，浮球下降關閉主閥。
浮球式蒸汽疏水閥具有起動時高負荷、密封性好、防水錘和防震動等特點。

5.維修
注：在進行任何維修操作前請仔細閱讀第1節的《安全信息》
警告：
閥蓋墊片著那個含有一片薄的不銹鋼加強環，如操作處理不當會造成割傷
5.1、簡介
在對疏水閥進行任何維修操作前，保證起上下游管路已切斷，且壓力介質已安全排放至大氣，該段管路和閥門冷卻后再操作。
如重新安裝新的閥門組件時，保證所有連接面干凈無污垢。
5.2、安裝主閥組件
5.2.1拆下閥蓋螺栓并取下閥蓋；
5.2.2拆下內置兩個螺釘，拿出整套浮球組件；
5.2.3拆下閥座并更換帶有墊片的新閥座；
注：閥門彈簧（部件16）至用于1in-6in（DN25-DN150）疏水閥
5.2.4裝回整套浮球組件；
5.2.5安裝閥蓋，更換新的墊片。
5.3、安裝排空閥組件
5.3.1拆下彈簧夾、液囊和隔板；
5.3.2旋出底座；
5.3.3安裝新的墊片、底座和機架；
5.3.4安裝隔板、液囊和彈簧夾；
5.3.5排空閥水平安裝，這樣機架不會與閥蓋相碰。

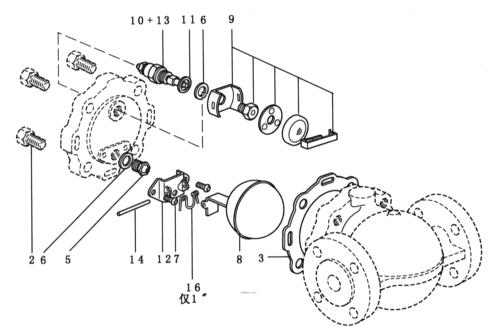

6.疏水閥備件
可供件一實線表示虛線所示不作為備件供應
可供備件
帶浮球的主閥組件 3，5，6，7，（2組），8，12，14，16（僅1in-6in DN25-DN150）
排空閥組件 3，6，9
破蒸汽汽鎖和排空閥組件 3，6，9，10+13，11 閥蓋墊片（3片） 3
維修組件 3，5，6，7，8，9，12，14，16（僅1in-6in DN25-DN150）
訂購備件
按照《可供備件》一覽表所述的進行訂購并且注明疏水閥的口徑和型號。

7.安裝附圖

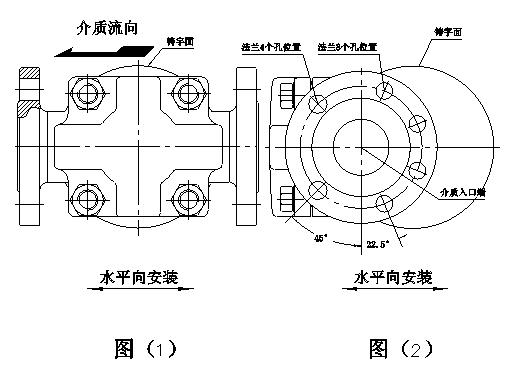

疏水閥安裝示意圖1

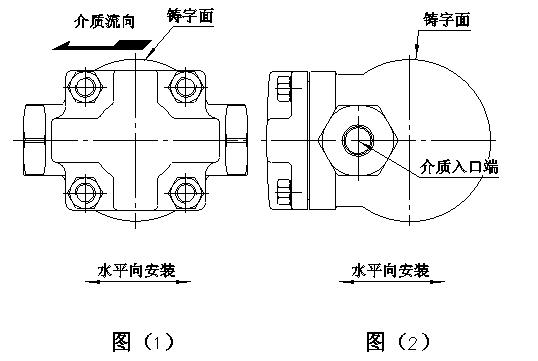

疏水閥安裝示意圖2
