刀型閘閥目錄
一、產品概述
二、引用標準
三、適用范圍
四、性能特點
五、主要技術參數
六、結構簡圖
七、維護、保養、安裝和使用注意事項

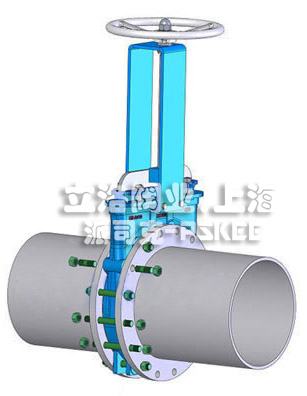

一、產品概述：
本公司系列刀型閘閥均采用進口引進和改進技術生產制造，刀型閘閥主要由閥體、閥板、絲桿、閥桿螺母、支架、壓條、手輪、填料組成。廣泛應用于污水排泥處理、化學工業、采煤業、冶金行業和有色冶煉等。
二、引用標準
設計與制造標準：JB/T8691-2013
結構長度：GB/T1047
連接法蘭：GB/T9113.1-2000
試驗與檢驗標準：GB/T13927
三、適用范圍：
公稱壓力：0.6/1.0/1.6MPa
公稱通徑：50-1600mm
四、性能特點：
刀型閘閥可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物；
不銹鋼閘板可防止腐蝕收起的密封泄漏；
短結構長度，可節省原料、安裝空間、也有效支持管道強度；
科學的上密封填料函設計，使上密封安全有效，經久耐用；
帶蓋刀閥，有效解決閥門墊料處在使用過程中泄露的問題，使墊料密封無泄漏；
三角形的支架節省原材料，保證需要的力學性能；
夾頭閘板有效的切斷物料，供閥門開關自如；
閥體加強筋設計提高閥體強度；
不銹鋼閥桿經久耐用，雙頭螺使益的啟閉更為迅速；
根據現場使用情況定期維護。
五、主要技術參數：
|
公稱壓力PN(Mpa)
|
強度試驗
MPa
|
密封試驗
MPa
|
適用溫度
(℃)
|
適用介質
|
|
0.6
|
0.9
|
0.66
|
≤425℃
|
水、漿類、灰渣、污水、水渣混合物、纖維。
|
|
1.0
|
1．5
|
1．1
|
|
1.6
|
2.4
|
1．76
|

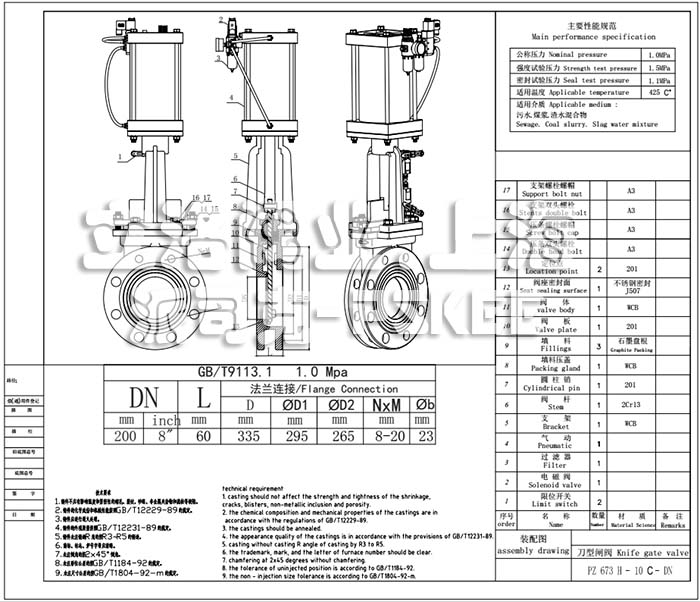

六、結構簡圖：
七、維護、保養、安裝和使用注意事項
1） 閥門應整齊地存放在干燥通風的室內，通道兩端必須用蓋板堵塞。
2） 閥門長期存放時應定期檢查，對外露的加工表面須更換防銹油，并清除表面的污垢和鐵銹。
3） 閥門安裝前應仔細核對本閥門的性能是否與使用要求相符。
4） 本閥門可安裝于管路中任何位置，但須注意檢修和操作方便。
5） 安裝時應采用扳手將連接法蘭的螺母對稱交錯地?cái)Q緊，并應避免螺母扭曲或過緊。
6） 本閥使用過程中應經常保持清潔，閥桿螺紋部分及軸承應定期潤滑。
7） 發現故障時應立即停止使用，查明原因并消除之。
八、可能發生的故障及消除方法
|
可能發生的故障
|
發生故障的原因
|
消除方法
|
中法蘭連接
部分滲漏
|
法蘭連接的螺母未擰緊或松緊不均勻。
法蘭密封面夾有臟物
墊片失效
|
將螺母松開、重新均勻擰緊
卸開清洗
更換新墊片
|
|
填料滲漏
|
填料壓蓋未壓緊或偏斜
填料圈數不足
填料失效
|
均勻擰緊填料壓蓋上的兩個螺母,壓緊填料
增加填料
更換新填料
|
|
密封面間滲漏
|
密封面間有雜物
密封面損壞
|
將臟物清除干凈
重新加工研磨
|
|
閥桿轉動不靈活
|
閥桿彎曲
閥桿螺紋有損壞或有雜物
閥桿螺母損壞
填料壓得過緊或填料壓蓋偏斜
|
校正閥桿
拆開修理螺紋和清除雜物
更換閥桿螺母
適當旋松填料壓蓋上的螺母，重新均勻擰緊
|
