安全持壓泄壓閥目錄
一、主要用途
二、主要技術參數
三、主要結構特點
四、工作原理
五、安裝和調節
六、典型安裝示意圖
一、主要用途
本閥門安裝在水泵出口端，用于高層建筑、消防給水系統以及其它給水系統管道上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵。當給水管道中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟泄壓，保護管線的安全也可作持壓閥用，保障主閥上游的供水壓力。
二、主要技術參數
1、型號：AX742X-16/40C
2、規格：DN50-DN500
3、公稱壓力：1.6-4.0Mpa
4、動作壓力：不小于0.05Mpa
5、適用介質：水
6、適用溫度：0-80度
7、調節范圍：0.05-0.9Mpa、0.12-1.4Mpa、0.12-2.4Mpa
三、主要結構特點

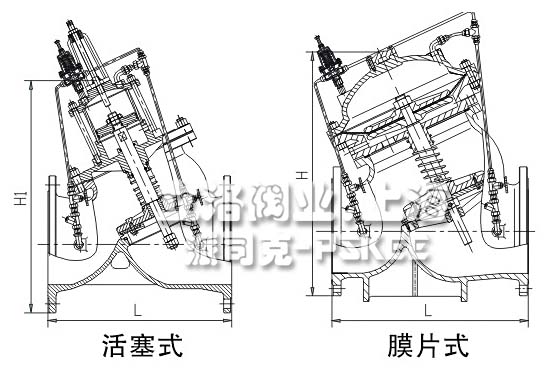

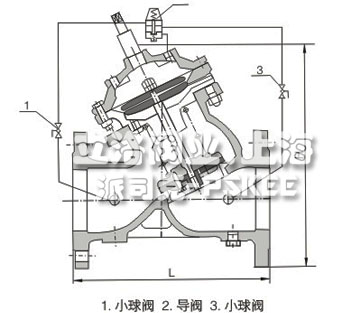

1.安全持壓泄壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力。
2.要產品利用針型調節閥、導閥進行水壓自力式控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力流量影響小，壓力控制準確高，減壓穩壓可靠。
3.操作方便，工作壓力設定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
4.閥體采用全通道直流式、流線型設計。水力損失小，節能效果好。
5.能準確保持不變的安全設定壓力，一理超壓，泄壓閥迅速打開，及進泄壓。
6.關閉平穩可靠，消除壓力余波。
四、工作原理
當管道從進水端給水時，水流經過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟，穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變，調節導閥彈簧即可設定出口壓力。
五、安裝和調節
1.主閥應水平臥式安裝，安裝前要徹底清除管道內的雜物。要注意主閥體外水流標示箭頭，不要逆方向安裝，安裝后應確保沒有管道應力作用在閥體及閥內部件上。
2.主閥前要裝一只軟密封閘閥和一只過濾器，主閥后也要裝一只軟密封閘閥，以便維修。
3.通水前必須徹底沖洗管路系統。
4.試水時，要慢慢增加壓力，同時注意主閥外的控制管道是否漏水。
5.導閥與志閥控制系統已出于出廠前裝配和調整完畢，如導閥出廠設定壓力值不適合現場要求，可通過擰緊或放松導閥上端螺釘來調節，順時針擰動螺釘為增加壓力，逆時針擰動螺釘為減少壓力，調節完后鎖緊螺母。
6.主閥前過濾器要定期清洗。
7.此種安裝適用于不同口徑的閥門，為以后方便維護，請留足夠大的空間。
8.如主閥裝于蔭井內，主閥四周應留足夠大的空間，主閥為活塞型時放孔須高于主閥上端，便于維修時吊裝活塞。

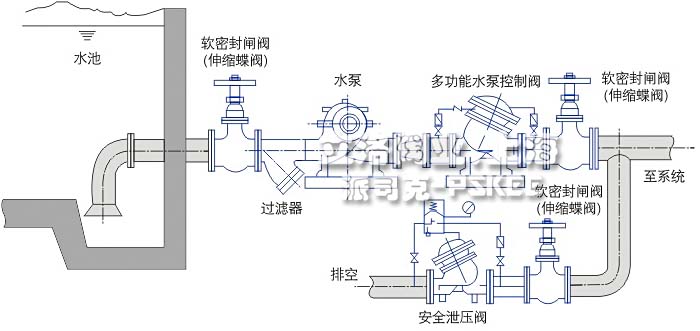

六、典型安裝示意圖
