前言
一、產品名稱
二、主要用途
三、引用標準
四、結構特點

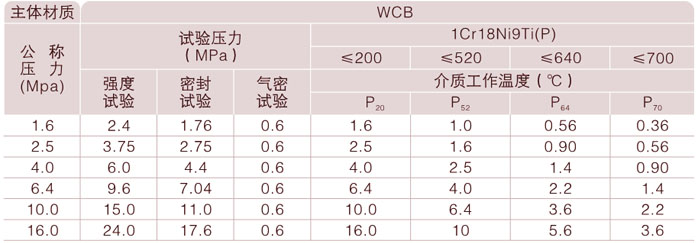

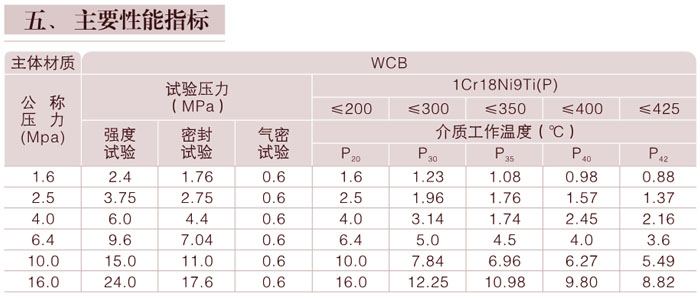

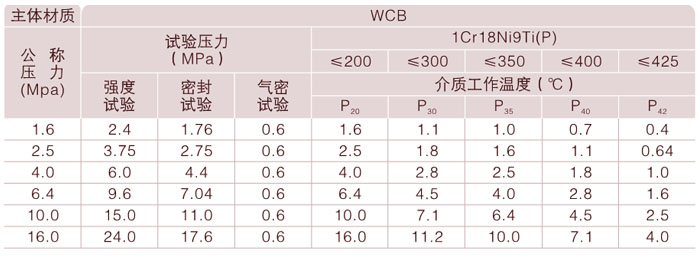

五、主要性能指標

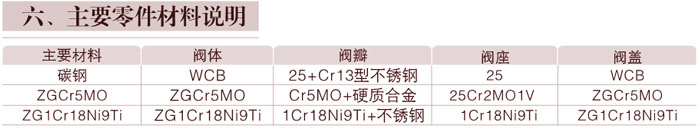

六、主要零件材料說明
七、結構說明

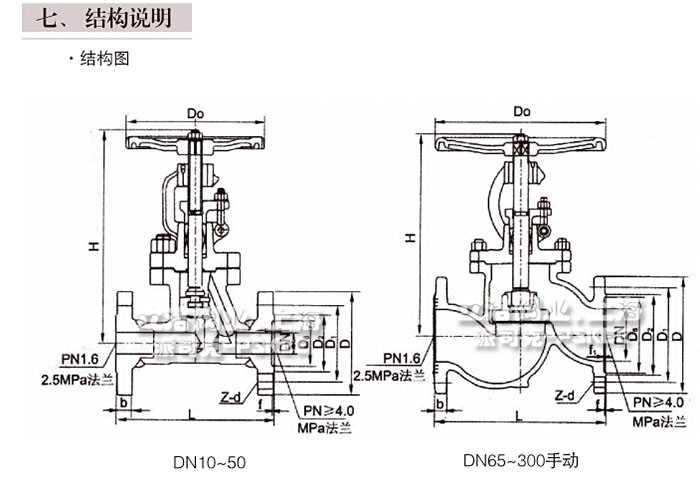

1、結構圖

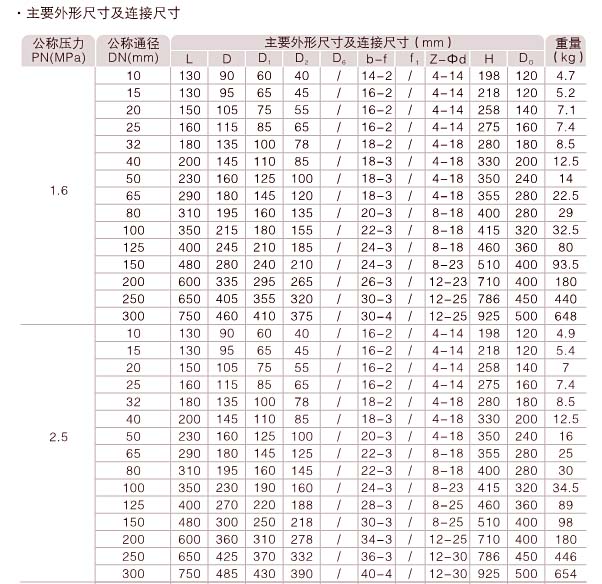

2.主要外形尺寸及連接尺寸
八、維護、保養、安裝和使用注意事項
九、可能發生的故障和清除辦法

一、產品名稱
·名稱：截止閥
·型號：J(9)41H16C/25/40/64/100/160
J(9)41W16P/25P/40P/64P/1OOP/160P
J(9)41Y16I/25I/40I/64I/100I/160I
規格：DN15-DN900

二、主要用途
·本系列截止閥適用于石油、化工、礦工、冶金、電力等行業的管道中，作為接通或切斷管路中介質流的啟閉裝置。

三、引用標準
·設計和制造標準： GB/T12235
·結構長度標準: GB/T12221
·壓力溫度等級z GB/T 12224
·連接法蘭標準 ：JB/T 79、GB/T 9113、HG/T 20592-20635
·試驗與檢驗標準z JB/T9092、GB/T 13927

四、結構特點
·本系列截止閥其閥瓣通過閥軒帶動作垂直運動 ，達到開啟或關閉閥門的目的。
·閥瓣、閥座密封面采用堆焊材料，此密封面耐磨、耐高溫、耐腐蝕、抗擦傷性能強。
·采用高性能填料，密封可靠，操作輕便靈活。
·連接形式采用法蘭連接。
·驅動方式分手動、電動、氣動、液動、齒輪傳動。

八、維護、保養、安裝、和使用注意事項
·閥門應整齊的存放在干燥通風的室內，通道兩端必須用蓋板堵住。
·閥門長期存放時應定期檢查，外露的加工表面須更換防銹油，并清除表面上的污垢和鐵銹。
·閥門安裝前應仔細核對本閥門的性能及合格證是否與使用要求相符。
·閥門安裝于管路中的位置便于檢修和操作。
·安裝時應采用扳手將連接法蘭的螺母對稱交錯地?cái)Q緊。
·本閥門使用過程中應經常保持清潔，閥桿螺紋部份及閥桿螺母應定期潤滑。
·發現故障時應立即停止使用．查明原因并消除之。

九、可能發生的故障和消除辦法

可能發生的故障	發生故障的原因	消除辦法
法蘭連接部分泄漏	1.法蘭連接的螺母未扭緊或擰緊不均勻 2.法蘭密封面夾有臟物墊片失效	1.將螺母重新松開，再均勻擰緊 2.卸開清洗 3.更換新墊片
密封面間滲漏	1.密封間夾有雜物 2.密封面有損壞	1將雜物清除干凈 2更新更換閥座
填料滲漏	1.填料壓蓋未壓緊 2.填料圈數不足 3.填料壓蓋偏斜填料有損壞	1均勻擰緊螺母 2增加填料 3松開螺母均勻擰緊 4更換填料
閥桿轉動不靈活	1.閥桿彎曲 2.閥桿螺紋有損壞或雜物 3.閥桿螺母損壞 4.填料壓得過緊或填料壓蓋偏斜	1.較正閥桿 2.拆開修理螺紋或清除雜物 3.更換閥桿螺母 4.適當旋松填料壓蓋上的螺母,重新均勻擰緊
