 汽水分離器結構圖、原理、解決方案

汽水分離器使用范圍：
本汽水分離器產品是擋板式分離器用于分離蒸汽、壓縮空氣及其它氣體系統中內含的液滴，配上絕熱套可提高分離器的工作性能。



汽水分離器性能指數：

汽水分離器高分離效率，低壓降； 結構按壓力容器規范設計汽水分離器為壓力容器結構碳鋼或不銹鋼設備。對蒸汽中含有空氣的情況，汽水分離器上部設計了排空氣口。

汽水分離器工作原理：

汽水分離器的工作原理是大量含水的蒸汽進入汽水分離器，并在其中以離心向下傾斜式運動；蒸汽或壓縮空氣中夾帶的水份由于速度降低而被分離出來；減少蒸汽或壓縮空氣中的含水量。被分離出的液體通過另配的疏水閥排出，將干燥清潔的蒸汽從分離器出口排出。汽水分離器能保證用汽設備所用蒸汽或空中的干燥性，提高用汽設備的工作效率以及延長設備的使用壽命。

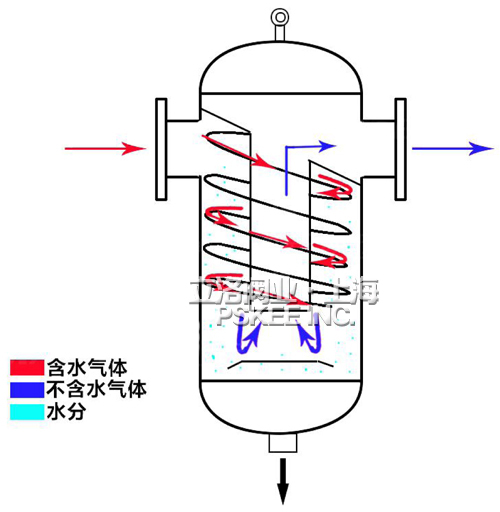

汽水分離器工作原理圖

汽水分離器產品特點:

1、本產品介質通過性強、阻力小、除水效果良好。
2、除水效率高。
3、體積小、重量輕，減輕管道負重。
4、安裝方便，管道法蘭式連接、可懸掛安裝同時可以安裝吊環。
5、免維護、可靠性好，壽命長。
6、按GB150壓力容器標準制造。
7、可選配：自動排水器或手動排水器；液位計等。
8、材料：碳鋼和不銹鋼。
9、使用溫度：≤80℃。（高溫情況下，需特殊要求）

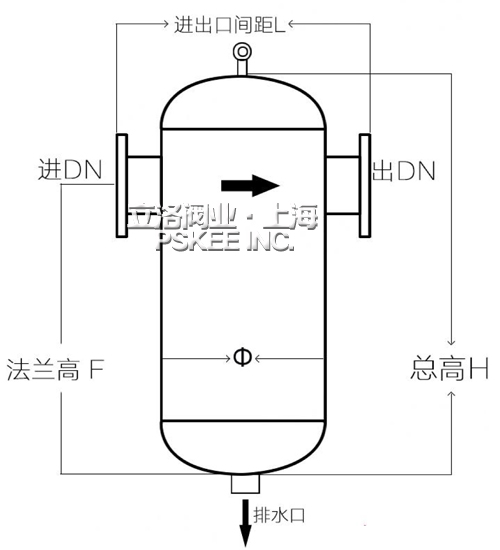

汽水分離器尺寸圖

汽水分離器如何選型：

一：以鍋爐蒸汽為例
鍋爐蒸汽是需要用到氣水分離器的地方，一般選用擋板式效果好。
二：以沼氣為例
沼氣中也含有水分影響使用，由于沼氣的易燃易爆性，所以沼氣設備在生產過程中會成本高一點，并且沼氣在生成的過程中會
帶進去很多雜質，所以一般建議濾芯的優先，并且排水部位要考慮手動排水
三：以空壓機為例
空壓機配套使用氣水分離器應用非常廣泛，可以直接選用濾芯式的優先
四：以反應釜?dú)怏w為例
反應釜產生的氣體由于具有腐蝕性和易燃易爆性，所以建議直接選擇不銹鋼材質的旋風式汽水分離器，做好選用316級別以上的
（包括316）
五：以天然氣為例
天然氣可以選用旋風式也可以選用濾芯式。

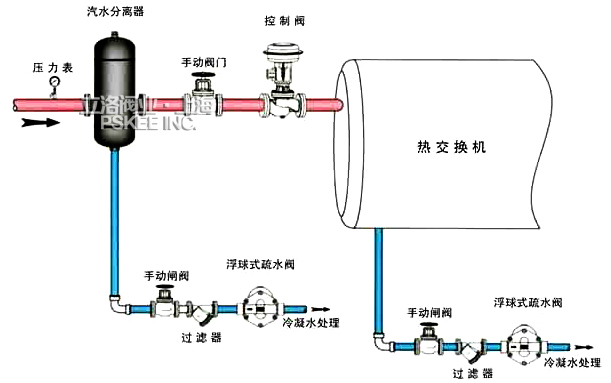

熱交換系統安裝圖

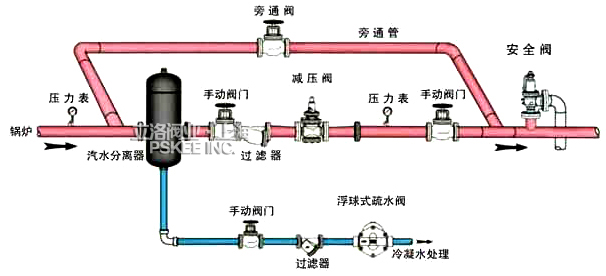

蒸汽減壓系統安裝圖

汽水分離器安裝說明：

裝置要正確安裝，并要有資質的操作工按照操作指南進行調試和維護。要正確使用工具和措施。在安裝管道和設備時，要遵守安裝指南。
1、隔離：安裝維修時不關閉隔離閥將對系統的部件造成損害，對人體造成傷害，危險還包括：關閉了保護裝置和和通氣道系統。確保隔離閥關閉，避免系統的沖擊。
2、壓力：維護修理前要考慮到管道中是否有介質，在對產品進行維修前確保壓力介質已被隔離并且已通向大氣，這通過安裝排空閥便容易解決。即使壓力表指示為零也不要認為系統以排空。
3、溫度：關閉隔離閥后要有一段時間使操作部位溫度接近常溫，避免燙傷。
4、處置：產品可再循環。處理得當不會引起生態問題。
