高性能蝶閥具有超獨特的產品結構，特殊的浮動式閥座設計，依據壓力源之方向，自動調整座位置，達到閥門雙面持壓之效果，並增加了閥座使用壽命，使用壽命可達50萬次以上，閥軸經過特殊防塵設計，防止了流體進入閥軸造成閥軸卡死之情況，高性能蝶閥依不同工況，可選用不同材質及性能，閥座采用了PTFE、RTFE、PEEK、METAL等材抽，適用于石化、煉油、空分、CDA等工況。
手動高性能蝶閥型號說明：
BOM-DBA8150-ANSI（對夾式）: 2"-60"(DN50-1500)
BOM-DBA5150-ANSI（單法蘭式）: 2"-1/2"-60"(DN65-1500)
BOM-DFA5150（防火型）: 3"-60"(DN80-1500)
BOM-DBA8300-ANSI（對夾式）: 2"-60"(DN50-1500)
BOM-DBA5300-ANSI（單法蘭式）: 3"-1/2"-60"(DN65-1500)
BOM-DFA8300（防火型）: 3"-60"(DN80-1500
軟質閥座：-29℃~210℃
防火型閥座：-29℃~210℃
金屬閥座：-29℃~500℃
手動高性能蝶閥主要特點：
1.結構獨特、雙面持壓設計，閥門強度符合：ASME B16.34、API 598
2.全系列壓環專利結構，超可靠的密封性。
3.全系列防靜電導引裝置結構，超小的操作扭矩。
4.符合防爆認證:ATEX 94/9/CE Group II Category 2 GD
5.全口徑通過API 607防火測試規定,特殊工況防火，長久使用壽命。
6.金屬閥座泄漏等級符合ANSI FCI 70-2-2003 Table 1 CLASS IV
7.閥軸逸散符合EPA Method 21測試及TA-LUFT逸散排放要求（OPTIONS）
8.連接方式有對夾式、單法蘭式。

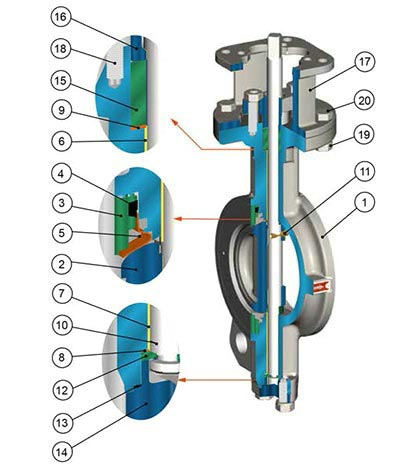

高性能蝶閥材料表：
|
NO. |
NAME |
MATERIAL |
SPECIFICATION |
|
|
JIS |
ASTM |
|||
|
1 |
閥體/BODY |
CARBON STEEL |
SC480 |
A216Gr.WCB |
|
STAINLESS STEEL |
SCS 13A SCS 14A SCS 16A |
A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M |
||
|
2 |
閥瓣/DISC |
STAINLESS STEEL |
SCS 13A SCS 14A SCS 16A |
A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M |
|
3 |
護圈/RETAINER |
STAINLESS STEEL |
SCS 13A SCS 14A SCS 16A |
A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M |
|
4 |
閥座/TEFLON SEAT |
PTFE PTFE+CLASS FIRER PTFE+GRARHITE |
PTFE /RPTFE
|
PTFE /RPTFE
|
|
5 |
襯套/BUSHING |
PTFE+316SS |
PTFE+316SS |
PTFE+316SS |
|
6 |
襯套/BUSHING |
PTFE+316SS |
PTFE+316SS |
PTFE+316SS |
|
7 |
閥桿/STEM |
STAINLESS STEEL |
SUS 304 SUS 316 630SS XM-19 |
A182 Gr.F304 A182 Gr.F316 A564 Gr.630 A479 Gr.XM-19 |
|
8 |
銷/PIN |
STAINLESS STEEL |
SUS 316 |
A240 Gr.316 |
|
9 |
止推環/THRUST RING |
STAINLESS STEEL |
SUS316 |
A240 Gr.316 |
|
10 |
密封/SEAL |
PTFE |
PTFE |
PTFE |
|
11 |
底蓋/BOTTOM COVER |
STAINLESS STEEL |
SCS 13A SCS 14A SCS 16A |
A351 Gr.CF8 A351 Gr.CF8M A351 Gr.CF3M A216 Gr.WCB |
|
CARBON STEEL |
SC480 |
A216 Gr.WCB |
||
|
12 |
填料/GLAND PACKING |
PTFE |
PTFE |
PTFE |
|
13 |
填料蓋/GLAND |
STAINLESS STEEL |
SCS 13A SCS 14A |
A351 Gr.CF8 A351 Gr.CF8M |
|
14 |
支架/YOKE |
DUCTILE IRON CARBON STEEL |
FCD 450 SC480 |
A536 Gr.65-45-12 A216 Gr.WCG |
|
15 |
螺柱/STUD |
STAINLESS STEEL |
SUS304 |
A193 Gr.B8 |
|
16 |
螺母/NUT |
STAINLESS STEEL |
SUS304 |
A194 Gr.8 |
|
17 |
螺栓/BOLT |
STAINLESS STEEL |
SUS304 |
A193 Gr.B8 |
